№ 000003781

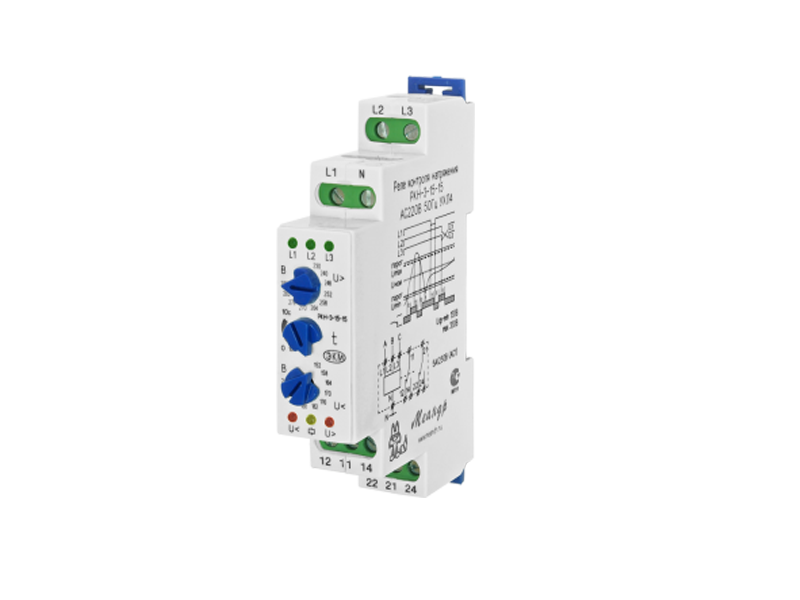

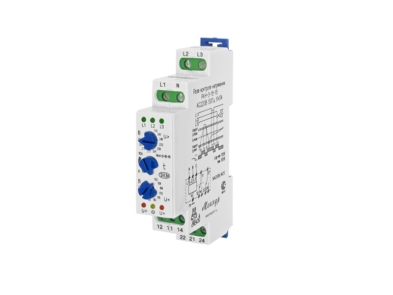

Реле контроля напряжения РКН-3-15-15 АС220В, МеандрПредназначено для контроля наличия, «слипания» и порядка чередования фаз в цепях трехфазного напряжения в сетях с заземленной нейтралью, а также для контроля снижения (превышения) напряжения ниже (выше) установленного порога.
15 900 тг
Наличие уточнять
Вес с упаковкой: 300 гр Запросить счет или наличие на складе
|
НАЗНАЧЕНИЕ РЕЛЕ
Реле контроля трехфазного напряжения предназначено для контроля наличия, «слипания» и порядка чередования фаз в цепях трехфазного напряжения в сетях с заземленной нейтралью, а также для контроля снижения (превышения) напряжения ниже (выше) установленного порога.
КОНСТРУКЦИЯ РЕЛЕ
Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную шину DIN шириной 35мм или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надежный зажим проводов сечением до 2,5 мм2. На лицевой панели прибора расположены два переключателя для установки верхнего («U>») и нижнего («U<») порогов срабатывания и регулятор времени срабатывания (средний потенциометр), а также красные индикаторы ошибок сети («U>», «U<»), желтый индикатор включения встроенного электромагнитного реле и три зеленых индикатора «L1», «L2», «L3» для индикации обрыва фаз. В изделие могут быть внесены незначительные изменения, не ухудшающие его технические характеристики и не отраженные в данном паспорте.
УСЛОВИЯ ЭКСПЛУАТАЦИИ РЕЛЕ
Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а так же агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Вибрация мест крепления реле с частотой от 1 до 100 Гц при ускорении до 9,8 м/с2. Воздействие электромагнитных полей, создаваемых проводом с импульсным током амплитудой до 100 А, расположенным на расстоянии не менее 10 мм от корпуса реле. Реле устойчиво к воздействию помех степени жесткости 3 в соответствии с требованиям ГОСТ Р 51317.4.1-2000, ГОСТ Р 51317.4.4-99, ГОСТ Р 51317.4.5-99
ПОДКЛЮЧЕНИЕ И РАБОТА РЕЛЕ
Реле питается от контролируемой сети трехфазного напряжения. Для этого необходимо подключить три контролируемые фазы к клеммам L1,L2,L3 и нулевой провод к клемме N. Пример схемы подключения смотри на рис.2. Подключение нулевого провода к клемме N обязательно! Пороги срабатывания верхний «U>» и нижней «U<» устанавливаются с помощью потенциометров, расположенных на лицевой панели реле. Задержка срабатывания реле выставляется средним потенциометром. При подаче питания, если установлена задержка срабатывания и все контролируемые параметры находятся в норме, то реле включится по окончании отсчета времени задержки t, при этом контакты реле 11-12, 21-22 будут разомкнуты, а контакты 11-14, 21-24 - замкнуты. Мигающий индикатор «R» сигнализирует об отсчете задержки времени срабатывания, по окончании которой встроенное электромагнитное реле переключается. При возникновении ошибки - отклонения одного из параметров от номинального значения, включается индикация ошибки и реле выключается по окончании задержки срабатывания, если она установлена. При возвращении контролируемого параметра в норму, индикация ошибки выключается сразу, а реле включается по окончании задержки срабатывания. При пропадании всех трех фаз реле выключается без отсчета задержки времени срабатывания установленной пользователем. В таблице 2 приведено соответствие характера ошибки и ее индикации. Прочерк в таблице означает, что на состояние соответствующего индикатора ошибка влияния не оказывает.
| Напряжение питания фазное Uном, 50 Гц | 220 В | Максимально коммутируемая мощность | 2000 ВА |
|
Максимальное / минимальное
допустимое напряжение
|
330 / 130 В
|
Механическая износостойкость,
циклов не менее
|
10х106
|
|
Регулируемый порог перенапряжения дискретным переключателем 10 положений
|
230В-240В-246В-252В-258В-264В-270В-276В-282В-288В
|
Электрическая износостойкость,
циклов не менее
|
100000 |
|
Регулируемый порог снижения напряжения
дискретным переключателем 10 положений
|
152В-158В-164В-170В-176В-182В-188В-194В-200В-210В | Максимальное напряжение между цепями питания и контактами реле |
АС2000В,
50 Гц, (1 мин.)
|
|
Погрешность порога срабатывания
|
±1,5%Uном | Степень защиты по корпусу | IP40 |
|
Ширина зоны «гистерезиса» порога срабатывания
|
2,5% Uном | Степень защиты по клеммам | IP20 |
| Диапазон рабочих температур | -25..+55 0С** | ||
|
Задержка срабатывания и возврата реле
|
0,1-10 сек | Относительная влажность воздуха | до 80% при 250С |
| Мощность, потребляемая от сети | Не более 4 ВА | Высота над уровнем моря | до 2000 м |
| Количество и тип выходных контактов | 2 переключающие группы | Рабочее положение в пространстве | произвольное |
| Максимальный коммутируемый ток, при активной нагрузке:АС 250 В, 50 Гц (АС1)DC 30 В (DC1), (рис. 3) | 8 А | Режим работы | круглосуточный |
| Максимальное коммутируемое напряжение | 400 В | Климатическое исполнение | УХЛ4** |
| Отклонение контролируемого параметра | Индикаторы | |
| «U>» | «U<» | |
| Напряжение больше «U>» | Да | - |
| Напряжение меньше «U<» | - | Да |
| Обрыв фазы | Нет | Да |
| "Слипание" фаз | Нет | Да |
| Нарушение порядка чередования | Да* | Да* |
| Основные характеристики | |
| Производитель | Меандр |
| Количество фаз | Трехфазное |
| Индикация | Нет |
| Регулировка | Регулируемое |
