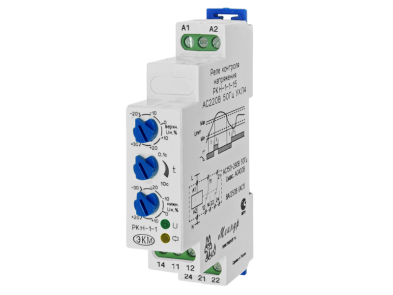

Реле контроля однофазного РКН-1-1-15 АС230В УХЛ4, МеандрРеле контроля однофазного напряжения РКН-1-1-15 АС230В УХЛ4. Регулируемые верхний, нижний пороги срабатывания.
14 100 тг
Наличие уточнять
Вес с упаковкой: 0 гр Запросить счет или наличие на складе
|
- Контроль переменного или постоянного напряжения (по исполнениям)
- Регулируемый порог на снижение напряжения –30...+20% от Uном
- Регулируемый порог на повышение напряжения –20...+30% от Uном
- Регулируемая задержка срабатывания 0,1...10с
- Не требует дополнительного напряжения питания
- Корпус шириной 1 модуль (17,5 мм)
НАЗНАЧЕНИЕ РЕЛЕ
Реле контроля напряжения РКН-1-1-15 (далее реле) предназначено для защиты электрооборудования от работы на пониженном или повышенном напряжении из-за неполадок в сети. Питание реле осуществляется от контролируемого напряжения, отдельного напряжения питания не требуется.
КОНСТРУКЦИЯ РЕЛЕ

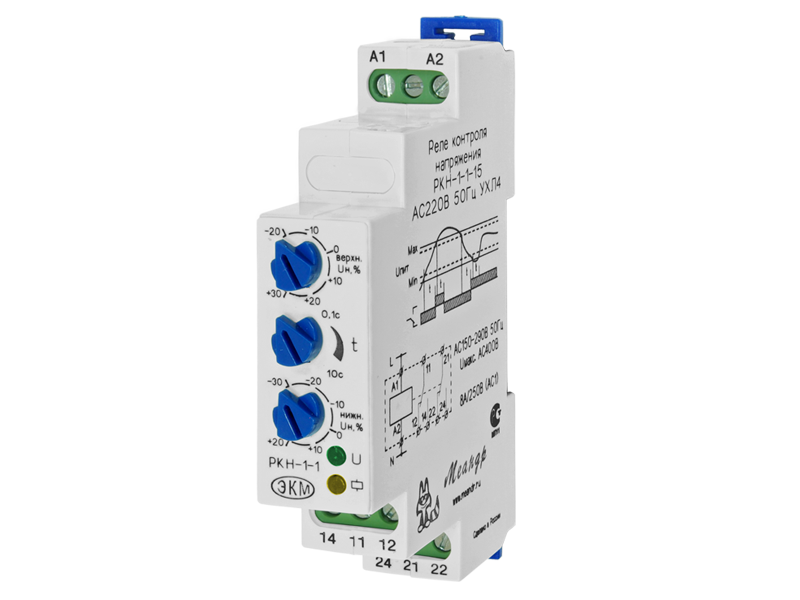

Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715 - 2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает над?жный зажим проводов сечением до 2,5мм2. На лицевой панели расположены: поворотный переключатель верхнего порога срабатывания «верхн.Uн,%», поворотный переключатель задержки времени срабатывания «t», поворотный переключатель нижнего порога срабатывания «нижн.Uн,%», зелёный индикатор включения питания «U», жёлтый индикатор срабатывания встроенного исполнительного реле «
».
».УСЛОВИЯ ЭКСПЛУАТАЦИИ РЕЛЕ
Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Вибрация мест крепления реле с частотой от 1 до 100 Гц при ускорении до 9,8м/с2. Воздействие электромагнитных полей, создаваемых проводом с импульсным током амплитудой до 100А, расположенным на расстоянии не менее 10мм от корпуса реле. Реле устойчиво к воздействию помех степени жёсткости 3 в соответствии с требованиям ГОСТ Р 51317.4.1 - 2000, ГОСТ Р 51317.4.4 - 99, ГОСТ Р 51317.4.5 - 99. Конденсация влаги на поверхности изделия не допускается.
РАБОТА РЕЛЕ
При подаче питания, если установлена задержка срабатывания и напряжение сети находится в диапазоне между установленными верхним и нижнем порогами, встроенное исполнительное реле включится по окончании отсчёта времени задержки t. При этом контакты реле 11-14, 21-24 замыкаются и включается индикатор «». Если напряжение сети отклонилось от установленных значений, исполнительное реле выключается по окончании отсчёта времени задержки срабатывания ( контакты 11-12, 21-22 замыкаются). Когда контролируемое напряжение возвращается в норму реле включается по окончании задержки срабатывания.
». Если напряжение сети отклонилось от установленных значений, исполнительное реле выключается по окончании отсчёта времени задержки срабатывания ( контакты 11-12, 21-22 замыкаются). Когда контролируемое напряжение возвращается в норму реле включается по окончании задержки срабатывания.Подготовка изделия к работе:
- Установите верхний порог срабатывания в положение «+30%», нижний порог - в положение «-30%» и минимальную задержку срабатывания «0.1с».
- Подключите к клеммам «+А1» и «А2» контролируемое напряжение, а к клеммам «11», «12», «14» «21», «22», «24» исполнительные цепи.
- Подайте напряжения питания и убедитесь, что включены оба индикатора «U» и «».
- Установите необходимую задержку и необходимые пороги срабатывания реле, учитывая, что нижний порог должен отличаться от верхнего не менее чем на 2.5 деления шкалы.
| Параметр | Ед.изм. | AC230В | AC60В | AC100В | AC110В | AC190В | ||||||||||||
|
Номинальное напряжение Uном
|
В | 230 | 60 | 100 | 110 | 190 | ||||||||||||
|
Минимальное допустимое напряжение питания
|
В | 150 | 39 | 65 | 72 | 124 | ||||||||||||
|
Максимальное допустимое напряжение питания
|
В | 400 | 90 | 150 | 165 | 285 | ||||||||||||
| Контроль перенапряжения, Uном | % | -20...+30 | ||||||||||||||||
| Контроль снижения напряжения, Uном | % | -30...+20 | ||||||||||||||||
| Точность установки порогов напряжения, Uном | % | 5 | ||||||||||||||||
| Точность измерения, Uном | % | 2 | ||||||||||||||||
| Гистерезис напряжения порога срабатывания, Uном | % | 5 | ||||||||||||||||
| Диапазон установки времени задержки | с | 0,1-10 | ||||||||||||||||
| Мощность, потребляемая от сети, не более | ВА | 4 | ||||||||||||||||
| Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1) | А | 8 | ||||||||||||||||
| Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1) | ВА/Вт | 2000/240 | ||||||||||||||||
| Максимальное коммутируемое напряжение | В | 400 (AC1/2А) | ||||||||||||||||
|
Максимальное напряжение между цепями питания и контактами реле
|
В | АС2000 (50Гц - 1мин) | ||||||||||||||||
|
Механическая износостойкость, не менее
|
циклов | 10x106 | ||||||||||||||||
|
Электрическая износостойкость, не менее
|
циклов | 100000 | ||||||||||||||||
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ4 или УХЛ2 или ТМ | |||||||||||||||||
|
Диапазон рабочих температур
|
0С |
-25…+55 (УХЛ4)
-40…+55 (УХЛ2)
-1…+55 (ТМ)
|
||||||||||||||||
|
Температура хранения
|
0С | -40…+70 | ||||||||||||||||
|
Степень защиты (по корпусу/по клеммам)
|
IP40/IP20 | |||||||||||||||||
|
Габаритные размеры
|
мм | 17,5х90х63 | ||||||||||||||||
|
Относительная влажность воздуха
|
% | до 80 (при 250С) | ||||||||||||||||
|
Масса
|
кг | 0,065 | ||||||||||||||||
СХЕМА ПОДКЛЮЧЕНИЯ РЕЛЕ
| Основные характеристики | |
| Производитель | Меандр |
| Количество фаз | Однофазное |
| Индикация | Нет |
| Регулировка | Регулируемое |
