Реле контроля однофазного РКН-1-5-15 AC230В УХЛ4, Меандр
№ 000005812

Реле контроля однофазного РКН-1-5-15 AC230В УХЛ4, Меандр

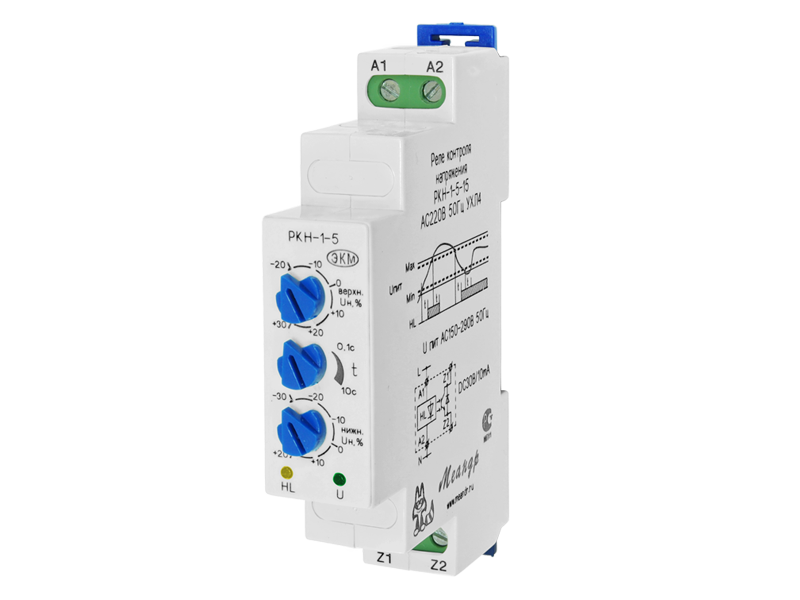

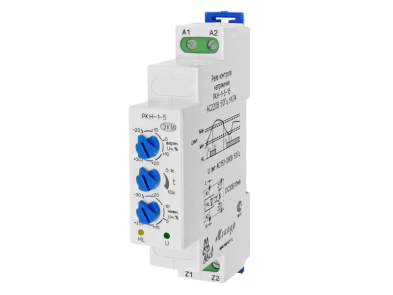

Реле контроля однофазного напряжения РКН-1-5-15 AC230В УХЛ4. С оптронным выходом.
15 000 тг
Наличие уточнять
Вес с упаковкой: 0 гр
  • Оптронный выход
  • Регулируемый порог на снижение напряжения – 30...+20%
  • Регулируемый порог на повышение напряжения – 20...+30%
  • Регулируемая задержка срабатывания 0,1...10с
  • Не требует дополнительного напряжения питания
  • Корпус шириной 1 модуль (17,5 мм)

НАЗНАЧЕНИЕ РЕЛЕ
     Реле контроля напряжения РКН-1-5-15 (далее реле) предназначено для отключения электрооборудования при пониженном или повышенном напряжении. Питание реле осуществляется от контролируемого напряжения, отдельного напряжения питания не требуется.


КОНСТРУКЦИЯ РЕЛЕ
     Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715 - 2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели расположены: поворотный переключатель установки верхнего порога срабатывания «верхн.Uн.%», поворотный переключатель установки задержки времени срабатывания, поворотный переключатель установки нижнего порога срабатывания «нижн.Uн.%», зелёный индикатор включения напряжения питания «U», жёлтый индикатор электронного ключа с гальванической развязкой «HL».

УСЛОВИЯ ЭКСПЛУАТАЦИИ
     Высота над уровнем моря до 2000м. Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Вибрация мест крепления реле с частотой от 1 до 100Гц при ускорении до 9,8м/с2. Воздействие электромагнитных полей, создаваемых проводом с импульсным током амплитудой до 100А, расположенным на расстоянии не менее 10мм от корпуса реле. Реле устойчиво к воздействию помех степени жёсткости 3 в соответствии с требованиям ГОСТ Р 51317.4.1 - 2000, ГОСТ Р 51317.4.4 - 99, ГОСТ Р 51317.4.5 - 99. Конденсация влаги на поверхности изделия не допускается.

РАБОТА РЕЛЕ
      При подаче питания, если установлена задержка срабатывания «t» и напряжение сети находится в диапазоне между установленными порогами, по окончании отсчёта времени задержки, электронный ключ откроется и загорится жёлтый индикатор «HL». Если напряжение сети вышло за пределы уставки, по окончании отсчёта времени задержки срабатывания, электронный ключ закрывается и индикатор «HL» гаснет. После возвращения напряжения сети в пределы уставки, электронный ключ открывается по окончании задержки срабатывания.

     Подготовка изделия к работе:
  1. Установите верхний порог срабатывания в положение «+30%», нижний порог - в положение «-30%» и минимальную задержку срабатывания «0.1с».
  2. Подключите к клеммам «А1» и «А2» контролируемое напряжение, а к клеммам «Z1», «Z2» исполнительные цепи.
  3. Подайте напряжение питания и убедитесь, что включены оба индикатора «U» и «HL».

Диаграмма работы РКН-1-5-15
СХЕМА ПОДКЛЮЧЕНИЯ РЕЛЕ

Габаритные размеры реле в корпусе 18*93*62мм
Основные характеристики
ПроизводительМеандр
Количество фазОднофазное
ИндикацияНет
РегулировкаРегулируемое
