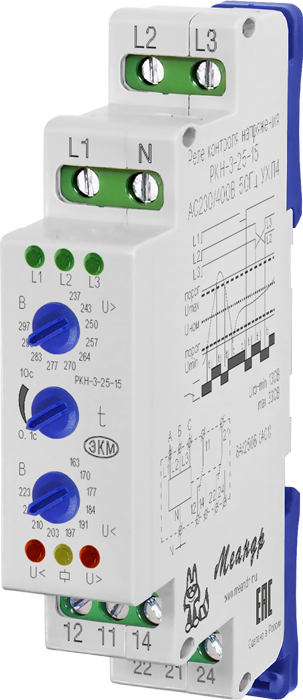

Реле контроля 3-х фазного РКН-3-25-15 АС230В/AC400В УХЛ4 МеандрПредназначено для контроля наличия и «слипания» фаз в цепях трёхфазного напряжения в четырёх проводных сетях с нейтралью, а также для контроля снижения и превышения напряжения ниже и выше установленного порога.
16 800 тг
Наличие уточнять
Вес с упаковкой: 0 гр Запросить счет или наличие на складе
|
-
Контроль трёхфазного напряжения в четырёхпроводных сетях с нейтралью
-
Контроль перенапряжения по любой из фаз от 237В до 297В (переключатель, 10 положений)
-
Контроль снижения напряжения любой из фаз от 163В до 223В (переключатель, 10 положений)
-
Контроль обрыва фаз
-
Контроль "слипания" фаз
-
Задержка срабатывания от 0,1 до 10с
НАЗНАЧЕНИЕ РЕЛЕ
Реле контроля напряжения РКН-3-25-15 предназначено для контроля наличия и «слипания» фаз в цепях трёхфазного напряжения в четырёхпроводных сетях с нейтралью, а также для контроля снижения и превышения напряжения ниже и выше установленного порога.
КОНСТРУКЦИЯ РЕЛЕ
Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715 - 2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели прибора расположены два переключателя для установки верхнего «Uф>» и нижнего «Uф<» порогов срабатывания, регулятор времени срабатывания «t», два красных индикатора ошибок сети «U>», «U<», жёлтый индикатор включения встроенного реле «
», три зелёных индикатора наличия фаз «L1», «L2», «L3».
», три зелёных индикатора наличия фаз «L1», «L2», «L3».ПОДКЛЮЧЕНИЕ И РАБОТА РЕЛЕ
Реле питается от контролируемой сети. Для этого необходимо подключить три контролируемые фазы к клеммам L1, L2, L3 нулевой провод к клемме N.
ВНИМАНИЕ: Подключение нулевого провода к клемме N обязательно!
Пороги срабатывания верхний «Uф>» и нижний «Uф<» устанавливаются с помощью потенциометров, расположенных на лицевой панели реле. Задержка срабатывания реле выставляется средним потенциометром. При подаче питания, если установлена задержка срабатывания и все контролируемые параметры находятся в норме, реле включится по окончании отсчёта времени задержки t, при этом контакты реле 11-12, 21-22 будут разомкнуты, а контакты 11-14, 21-24 - замкнуты. Мигающий индикатор «» сигнализирует об отсчёте задержки времени срабатывания, по окончании которой встроенное реле переключается. При отклонении одного из параметров от номинального значения, включается индикация ошибки и реле выключается по окончании задержки срабатывания. При возвращении контролируемого параметра в норму, индикация ошибки выключается сразу, а реле включается по окончании задержки срабатывания. При пропадании всех трёх фаз реле выключается без от счёта задержки времени срабатывания установленной пользователем.
» сигнализирует об отсчёте задержки времени срабатывания, по окончании которой встроенное реле переключается. При отклонении одного из параметров от номинального значения, включается индикация ошибки и реле выключается по окончании задержки срабатывания. При возвращении контролируемого параметра в норму, индикация ошибки выключается сразу, а реле включается по окончании задержки срабатывания. При пропадании всех трёх фаз реле выключается без от счёта задержки времени срабатывания установленной пользователем.
Состояние индикаторов «L1», «L2», «L3»:
-
При наличии всех фаз включены все три индикатора
-
При отсутствии какой либо фазы выключится соответствующий индикатор «L1», «L2», «L3».
-
При обрыве нулевого провода индикаторы «L1», «L2», «L3» имеют мало заметное свечение и индикаторы «U>»,«U<», «» выключены.
-
При подключении нулевого провода на одну из клемм «L» для подключения фаз, а фазу на клемму «N» погаснет соответствующий индикатор «L1», «L2», «L3», индикаторы «U>»,«U<» будут включены.
Функции контроля порядка чередования в данном реле нет!
|
Параметр
|
Ед.изм.
|
РКН-3-25-15
|
|
Напряжение питания фазное Uном, 50 ГЦ
|
В
|
230/400
|
|
Допустимые напряжения Uф max/Uф min
|
В
|
330/130
|
|
Пороги перенапряжения «Uф>»
|
В
|
237, 243, 250, 257, 264, 270, 277, 283, 290, 297
|
|
Пороги снижения напряжения «Uф<»
|
В
|
163, 170, 177, 184, 191, 197, 203, 210, 217, 223
|
|
Погрешность порога срабатывания
|
%
|
Uном±1.5
|
|
Ширина зоны "гистерезиса" порога срабатывания
|
%
|
Uном± 2.5
|
|
Регулируемая задержка срабатывания и возврата реле
|
с
|
0,1-10
|
|
Мощность, потребляемая от сети, не более
|
ВА
|
4
|
|
Максимальный коммутируемый ток, при активной нагрузке: АС250В, 50Гц (АС1)/DC30В (DC1)
|
А
|
8
|
|
Максимальное коммутируемое напряжение
|
В
|
400 (AC1/2A)
|
|
Максимально коммутируемая мощность: АС250В, 50Гц (АС1)/DC30В (DC1)
|
ВА/Вт
|
2000/240
|
| Максимальное напряжение между цепями питания и контактами реле | АС2000 (50Гц - 1мин) | |
|
Механическая износостойкость, не менее
|
циклов
|
10х106
|
|
Электрическая износостойкость, не менее
|
циклов
|
100000
|
| Количество и тип выходных контактов |
В
|
2 переключающие группы
|
|
Диапазон рабочих температур (по исполнениям)
|
0С
|
- 25...+55 (УХЛ4)
-40...+55(УХЛ2)
|
|
Температура хранения
|
0С
|
-40...+70
|
| Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) | уровень 3 (2кВ/5кГц) | |
| Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) | уровень 3 (2кВ А1-А2) | |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) | УХЛ4 или УХЛ2 | |
| Степень защиты по корпусу/по клеммам по ГОСТ 14254-96 | IP40/IP20 | |
| Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 | |
|
Относительная влажность воздуха
|
%
|
до 80 (при 250С)
|
|
Высота над уровнем моря
|
м
|
до 2000
|
|
Рабочее положение в пространстве
|
|
произвольное
|
|
Режим работы
|
|
круглосуточный
|
|
Габаритные размеры
|
мм
|
18х93х62
|
|
Масса
|
кг
|
0,081
|
ДИАГРАММА РАБОТЫ РЕЛЕ
|
Отклонение контролируемого параметра
|
Индикаторы
|
|
|
U>
|
U<
|
|
|
Напряжение больше «U>»
|
Да
|
-
|
|
Напряжение меньше «U<»
|
-
|
Да
|
|
Обрыв фазы
|
Нет
|
Да
|
|
"Слипание" фаз
|
Нет
|
Да
|
|
"-" - на состояние соответствующего индикатора ошибка влияния не оказывает
|
||
 |
Обнаружение обрыва нейтрали в сети осуществляется посредством оценки асимметрии фаз. При симметричной нагрузке всех трёх фаз обрыв нейтрали может быть не обнаружен, как только нейтральная точка звезды при асимметричной нагрузке в трёхфазной сети сместится, изменятся фазные напряжения на входах реле, обрыв нейтрали будет обнаружен.
|
СХЕМА ПОДКЛЮЧЕНИЯ РЕЛЕ
ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ
| Основные характеристики | |
| Производитель | Меандр |
| Количество фаз | Трехфазное |
| Индикация | Нет |
| Регулировка | Регулируемое |
