Реле контроля 3-х фазного РКФ-М07-1-15 AC400В УХЛ4, МеандрПредназначено для контроля трёхфазного линейного напряжения в трёх проводных сетях (без нейтрали). Реле контролирует порядок чередования фаз, обрыв и «слипание» фаз, превышение напряжения выше и снижение напряжения ниже установленного порога.
15 000 тг
Наличие уточнять
Вес с упаковкой: 0 гр Запросить счет или наличие на складе
|
-
Регулировка порогов «окном» от 5% до 25% от Uном
-
Фиксированный порог срабатывания при превышении напряжения 1,3Uном без задержки
-
Контроль порядка чередования фаз
-
Контроль обрыва фаз
-
Контроль "слипания" фаз
-
Регулируемая задержка срабатывания от 0,1 до 10с
-
Питание реле осуществляется от контролируемой сети
НАЗНАЧЕНИЕ РЕЛЕ
Реле контроля фаз РКФ-М07-1-15 предназначено для контроля трёхфазного линейного напряжения в трёхпроводных сетях (без нейтрали). Реле контролирует порядок чередования фаз, обрыв и «слипание» фаз, превышение напряжения выше и снижение напряжения ниже установленного порога.
КОНСТРУКЦИЯ РЕЛЕ

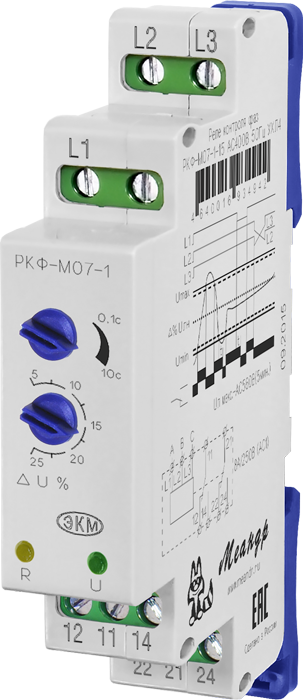

Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность пружины замков необходимо переставить в крайние отверстия. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели прибора расположены: поворотный переключатель времени срабатывания, поворотный переключатель порога синхронного снижения и превышение напряжения, зелёный индикатор включения питания «U», жёлтый индикатор срабатывания встроенного исполнительного реле «R».
РАБОТА РЕЛЕ
Напряжение фаз А, В, С контролируемой сети подключается соответственно к клеммам L1, L2, L3 реле. Выходные контакты реле 12-11-14, 22-21-24 подключаются к схеме управления.
При подаче на реле трёхфазного напряжения загорается зелёный индикатор «U» и осуществляется проверка всех контролируемых параметров сети. Если все параметры в норме, включается встроенное исполнительное реле, загорается жёлтый индикатор «R», контакты 11-14, 21-24 замыкаются. При возникновении неисправности - на выходе хотя бы одного контролируемого параметра за пределы допустимых величин, реле выключается через время t, установленное пользователем. При возвращении параметров в норму реле включается без задержки. При превышении напряжения выше установленного значения, при нарушении порядка чередования фаз, при пропадании двух или трёх фаз одновременно реле выключится без отсчёта задержки времени срабатывания, установленной пользователем.
При подаче на реле трёхфазного напряжения загорается зелёный индикатор «U» и осуществляется проверка всех контролируемых параметров сети. Если все параметры в норме, включается встроенное исполнительное реле, загорается жёлтый индикатор «R», контакты 11-14, 21-24 замыкаются. При возникновении неисправности - на выходе хотя бы одного контролируемого параметра за пределы допустимых величин, реле выключается через время t, установленное пользователем. При возвращении параметров в норму реле включается без задержки. При превышении напряжения выше установленного значения, при нарушении порядка чередования фаз, при пропадании двух или трёх фаз одновременно реле выключится без отсчёта задержки времени срабатывания, установленной пользователем.
Параметр
|
Ед.изм.
|
AC100В
|
AC230В
|
AC400В
|
Номинальное линейное напряжение Uном, 50Гц
|
В
|
100
|
230
|
400
|
Минимальное допустимое линейное напряжение
|
В
|
55
|
130
|
200
|
Максимальное допустимое линейное напряжение
|
В
|
150
|
340
|
560
|
Потребляемая мощность, не более
|
ВА
|
2
|
||
Пределы синхронного регулирования порогов срабатывания
|
%
|
5...25Uном
|
||
Погрешность порогов срабатывания
|
%
|
2Uном
|
||
Погрешность установки порогов срабатывания
|
%
|
5Uном
|
||
Гистерезис напряжения порога срабатывания
|
%
|
5(от Uном)
|
||
Время выключения встроенного реле:
|
||||
снижение или превышение установленных порогов Umin, Umax
|
с
|
0,1-10
|
||
обратный порядок чередования фаз
|
с
|
0,1
|
||
«слипании» фаз
|
с
|
0,1-10
|
||
обрыве двух или трёх фаз
|
с
|
0,1
|
||
обрыв одной фазы
|
с
|
0,1-10
|
||
превышение напряжения 1,3Uном
|
с
|
0,1
|
||
Минимальное напряжение для включения реле
|
В
|
0,85Uном
|
||
Время срабатывания (пределы регулирования)
|
с
|
0,1-10
|
||
Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1)
|
А
|
8
|
||
Максимальное коммутируемое напряжение
|
В
|
400 (AC1/2A)
|
||
Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1)
|
ВА/Вт
|
2000/240
|
||
Максимальное напряжение между цепями питания и контактами реле
|
В
|
AC2000 (50Гц - 1мин)
|
||
Электрическая износостойкость, не менее
|
циклов
|
100000
|
||
Механическая износостойкость, не менее
|
циклов
|
10х106
|
||
Количество и тип контактов
|
|
2 переключающие группы
|
||
Степень защиты (по корпусу/по клеммам)
|
|
IP40/IP20
|
||
Диапазон рабочих температур (по исполнениям)
|
0C
|
-25...+55 (УХЛ4)
-40…+55 (УХЛ2)
0…+55 (ТМ) |
||
Температура хранения
|
0C
|
-40...+70
|
||
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) | уровень 3 (2кВ/5кГц) | |||
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) | уровень 3 (2кВ L1-L2) | |||
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) | УХЛ4 или УХЛ2 или ТМ | |||
Степень защиты по корпусу/по клеммам по ГОСТ 14254-96 | IP40/IP20 | |||
Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 | |||
Относительная влажность воздуха
|
%
|
до 80 (при 250C)
|
||
Режим работы
|
|
непрерывный
|
||
Рабочее положение в пространстве
|
|
произвольное
|
||
Режим работы
|
|
кргулосуточный
|
||
Габаритные размеры | мм | 18х93х62 | ||
Масса, не более
|
кг
|
0,07
|
ДИАГРАММЫ РАБОТЫ РЕЛЕ
СХЕМА ПОДКЛЮЧЕНИЯ РЕЛЕ
ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ
Основные характеристики | |
Производитель | Меандр |
Количество фаз | Трехфазное |
Индикация | Нет |
Регулировка | Регулируемое |
