Устройство Защиты напряжения УЗМ-51МД УХЛ4, МеандрСнят с производства!!! Аналог модели - Реле контроля однофазного УЗМ-50МД УХЛ4
22 900 тг
Наличие уточнять
Вес с упаковкой: 0 гр Запросить счет или наличие на складе
|
-
защита от дугового разряда и опасного искрения в электропроводке
-
Двухпороговая защита от перенапряжения
-
Двухпороговая защита от снижения напряжения
-
Встроенная варисторная защита от импульсных скачков сетевого напряжения
-
Номинальный/максимальный ток коммутации 63А/80А при напряжении 250В
-
Сохраняет работоспособность в широком диапазоне напряжения питания - 0...440В
ПРИМЕР ДУГИ В ЭЛЕКТРОПРОВОДКЕ
Сетевые аварии и возможные средства защиты
Виды аварий в электросетях и средства защиты от них
Устройство защиты от искрения УЗМ-51МД (далее - УЗИс) работает в соответствии с ГОСТ Р МЭК 62606, предназначено для обнаружения дуговых явлений (искрения) в электропроводке, а также, для отключения оборудования при снижении и повышении сетевого напряжения в однофазных сетях. Защищает подключённое к нему оборудование (в квартире, офисе и пр.) от разрушающего воздействия импульсных скачков напряжения, вызванных срабатыванием близко расположенных и подключённых к этой же сети электродвигателей, магнитных пускателей или электромагнитов, тем самым предотвращая выход оборудования из строя и возможное возгорание с последующим пожаром.
Устройство представляет собой реле контроля напряжения с мощным электромагнитным реле на выходе, дополненное варисторной защитой и совмещенное с устройством защиты от дугового разряда (УЗДР). Корпус устройства изготовлен из ABS пластика, не поддерживающего горение (UL-94V0). Устройство устанавливается на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) с передним подключением проводов питания коммутируемых электрических цепей. Клеммы туннельной конструкции обеспечивают надёжный зажим проводов суммарным сечением до 35мм2.

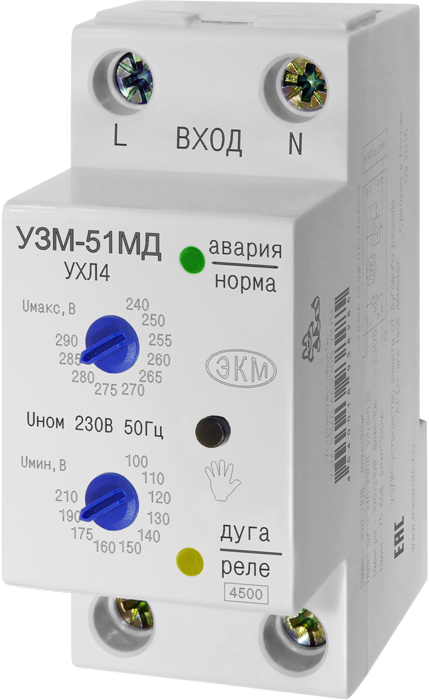

На лицевой панели УЗМ расположены два индикатора - двухцветный (зеленый/красный) «норма-авария» и двухцветный (желтый/красный) «реле-дуга», кнопка ручного управления, ручки регулировки верхнего и нижнего порогов отключения.
Диаграмма работы, схема подключения и габаритные размеры представлены на рисунках ниже.
| Ток дуги, А | 5.0 | 10 | 16 | 32 |
| Время отключения, с | 1.0 | 0.5 | 0.15 | 0.12 |
|
Параметр
|
Ед.изм.
|
УЗМ-51МД | |
|
Параметры защиты
|
|||
| Минимальный обнаруживаемый ток искрения (дуги), не более | А | 5 | |
|
Уровень ограничения напряжения при токе помехи 100А, не более
|
кВ
|
1,2
|
|
|
Максимальная энергия поглощения (одиночный импульс 10/1000мкс)
|
Дж
|
200
|
|
|
Максимальный ток поглощения, одиночный импульс 8/20мкс / повторяющиеся импульсы 8/20мкс
|
А
|
8000/6000
|
|
|
Время срабатывания импульсной защиты
|
нс
|
<25
|
|
|
Порог отключения нагрузки при повышении напряжения, Uверх
|
В
|
240, 250, 255, 260, 265, 270, 275, 280, 285, 290
|
|
|
Верхний порог ускоренного отключения нагрузки при повышении напряжения выше верхнего критического порога, Uверх.кр.
|
В
|
300 ± 15
|
|
|
Порог отключения нагрузки при снижении напряжения, Uниз
|
В
|
210, 190, 175, 160, 150, 140, 130, 120, 110, 100
|
|
|
Порог ускоренного отключения нагрузки при снижении напряжения ниже нижнего критического порога, Uниз.кр
|
В
|
80± 10
|
|
|
Гистерезис возврата верхнего и нижнего порога от установленного значения
|
%
|
3
|
|
|
Питание
|
|||
|
Номинальное напряжение питания
|
В
|
230
|
|
|
Частота напряжения питания
|
Гц
|
50
|
|
|
Максимальное напряжение питания
|
В
|
440
|
|
|
Потребляемая мощность, не более
|
ВА
|
1.5
|
|
|
Потребление электроэнергии, не более
|
Вт*ч
|
1.5
|
|
|
Коммутирующая способность контактов
|
|||
|
Номинальный ток нагрузки, (при сечении подключённых проводников не менее 16мм², медь)
|
А
|
63
|
|
|
Номинальная мощность нагрузки (AC250В)
|
кВт
|
14.5
|
|
|
Максимальный ток нагрузки, (активная – АС1, 30мин)
|
А
|
80
|
|
|
Максимальная мощность нагрузки (АС 250В – АС1, 30мин)
|
кВт
|
20,0
|
|
|
Максимальный допустимый ток короткого замыкания
|
А
|
4500
|
|
|
Технические данные
|
|||
|
Задержка включения /повторного включения, выбирается пользователем
|
|
6мин/10с
|
|
|
Задержка ускоренного отключения по верхнему критическому порогу
|
мс
|
20
|
|
|
Задержка ускоренного отключения по нижнему критическому порогу
|
мс
|
100
|
|
|
Задержка отключения при повышении напряжения выше верхнего порога
|
с
|
0,2
|
|
|
Задержка отключения при снижении напряжения ниже нижнего порога
|
с
|
10
|
|
|
Сечение подключаемых проводников не менее
|
мм²
|
0,5-25 (20-4 AWG)
|
|
|
Габаритные размеры
|
мм
|
83х35х67
|
|
| Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 | ||
|
Степень защиты реле по корпусу/по клеммам
|
|
IP40/IP0
|
|
|
Диапазон рабочих температур (по исполнениям)
|
°С
|
-25…+55 (УХЛ4)
-40…+55 (УХЛ2)
|
|
|
Температура хранения
|
°С
|
–40...+70
|
|
| Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) | уровень 3 (2кВ/5кГц) | ||
| Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) | уровень 3 (2кВ А1-А2) | ||
| Относительная влажность воздуха | % | до 80 (при 25º) | |
| Высота над уровнем моря | м | до 2000 | |
| Рабочее положение в пространстве | произвольное | ||
| Режим работы | круглосуточный | ||
| Масса, не более | кг | 0.16 | |
|
Срок службы, не менее
|
лет
|
10
|
|
ДИАГРАММА РАБОТЫ УСТРОЙСТВА
ГАБАРИТНЫЕ РАЗМЕРЫ УСТРОЙСТВА
| Основные характеристики | |
| Производитель | Меандр |
| Количество фаз | Однофазное |
| Индикация | Нет |
| Регулировка | Предустановленные значения |
