Реле контроля 3-х фазного РКН-3-21-15 АС230В/AC400В УХЛ2, Меандр
№ 000007081

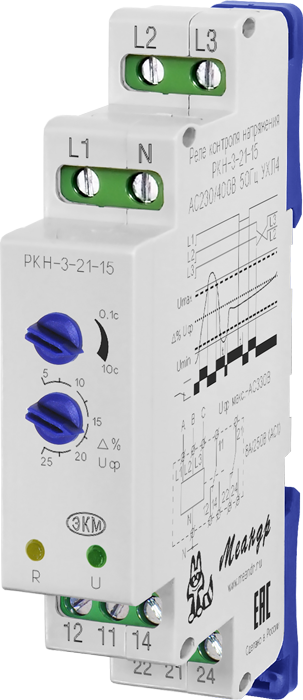

Реле контроля 3-х фазного РКН-3-21-15 АС230В/AC400В УХЛ2, Меандр

Предназначено для контроля наличия, «слипания» и порядка чередования фаз в цепях трёхфазного напряжения четырёхпроводных сетях с нейтралью, а также для контроля снижения (превышения) напряжения ниже (выше) установленного порога.
12 700 тг
Наличие уточнять
Вес с упаковкой: 0 гр
  • Регулируемые пороги окном на снижение/превышение напряжения
  • Контроль порядка чередования фаз
  • Контроль обрыва фаз
  • Контроль "слипания" фаз
  • Регулируемая задержка срабатывания 0,1..10с при снижении и превышении напряжения

НАЗНАЧЕНИЕ РЕЛЕ
 Реле контроля напряжения РКН-3-21-15 предназначено для контроля наличия, «слипания» и порядка чередования фаз в цепях трёхфазного напряжения четырёхпроводных сетях с нейтралью, а также для контроля снижения (превышения) напряжения ниже (выше) установленного порога.

КОНСТРУКЦИЯ РЕЛЕ
 Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели прибора расположены: поворотный переключатель для симметричной установки порога на снижение и превышение напряжения, поворотный переключатель времени срабатывания, зелёный индикатор включения питания «U», жёлтый индикатор срабатывания встроенного исполнительного реле «R».

РАБОТА РЕЛЕ
 Реле питается от контролируемой сети трёхфазного напряжения. Для этого необходимо подключить три контролируемые фазы к клеммам L1, L2, L3 и нулевой провод к клемме N.

 ВНИМАНИЕ: Подключение нулевого провода к клемме N обязательно.

 При подаче на реле трёхфазного напряжения загорается зелёный индикатор «U» и осуществляется проверка всех контролируемых параметров. Если все параметры в норме, включается встроенное исполнительное реле, при этом включён жёлтый индикатор «R», контакты 11– 12, 21-22 разомкнуты, а контакты 11-14, 21-24 замкнуты. При снижении (превышении) напряжения ниже (выше) установленного значения (но не более 20% Uном), при обрыве одной фазы реле выключается через время t, установленное пользователем. Если значение напряжения порога срабатывания 25%Uном, то при превышении этого значения исполнительное реле выключается без отсчёта времени срабатывания. Также реле выключается без отсчёта этой задержки при «слипании», нарушении чередования, при обрыве двух фаз и если значение напряжения превысит значение установленного порога на 1,2Uном (20%). После устранения неисправности в сети исполнительное реле включится, при этом контакты 11-14, 21-24 замкнутся, загорится индикатор «R».

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РКН-3-21-15
Параметр
Ед.изм.
РКН-3-21-15 AC230В/AC400В
Номинальное напряжение питания (фазное) Uном, 50Гц
В
230
Допустимые напряжения Uфmin/Uфmax
В
130/330
Пределы регулирования порогов срабатывания окном от Uном
%
5...20 (верх)/5...25 (низ)
Погрешность измерения порога срабатывания от Uном
%
2
Погрешность установки порога срабатывания от Uном
%
5
Гистерезис напряжения порога срабатывания от Uном
%
0,05
Регулируемая задержка срабатывания при снижении превышении напряжения выше (ниже) установленных порогов
с
0,1-10
Время срабатывания при превышении 1,2 Uном и других неисправностях сети
с
0,1
Минимальное напряжение для включения реле
В
0,85
Мощность, потребляемая от сети, не более
ВА
2
Максимальный коммутируемый ток, при активной нагрузке: АС250В 50Гц (АС1)/DC30В (DC1)
А
5
Максимальное коммутируемое напряжение
В
400 (AC1/2A)
Максимально коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1)
ВА/Вт
2000/240
Максимальное напряжение между цепями питания и контактами реле В АС2000 (50Гц - 1мин)
Механическая износостойкость, не менее
циклов
10х106
Электрическая износостойкость, не менее
циклов
10000
Количество и тип выходных контактов

2 переключающие группы
Диапазон рабочих температур (по исполнениям)
0C
-25…+55 (УХЛ4)
 -40…+55 (УХЛ2)
 -0…+55 (ТМ)
Температура хранения
0C
-40...+70
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)   уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)   уровень 3 (2кВ А1-А2)
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата)   УХЛ4 или УХЛ2 или ТМ
Степень защиты по корпусу/по клеммам по ГОСТ 14254-96   IP40/IP20
Степень загрязнения в соответствии с ГОСТ 9920-89   2
Относительная влажность воздуха
%
до 80 (при 250C)
Высота над уровнем моря
м
2000
Рабочее положение в пространстве

произвольное
Режим работы

круглосуточный
Габаритные размеры
мм
18х93х62
Масса
кг
0,075

ДИАГРАММА РАБОТЫ РЕЛЕ
Диаграмма работы РКН-3-21-15
 Обнаружение обрыва нейтрали в сети осуществляется посредством оценки асимметрии фаз. При симметричной нагрузке всех трёх фаз обрыв нейтрали может быть не обнаружен, как только нейтральная точка звезды при асимметричной нагрузке в трёхфазной сети сместится, изменятся фазные напряжения на входах реле, обрыв нейтрали будет обнаружен.

СХЕМА ПОДКЛЮЧЕНИЯ РЕЛЕ
Схема подключения РКН-3-21-15

ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ
Габаритные размеры реле в корпусе 18*93*62мм
