Реле 3-х фазного ЕЛ-12М-15 AC400В УХЛ4, Меандр
№ 000005814

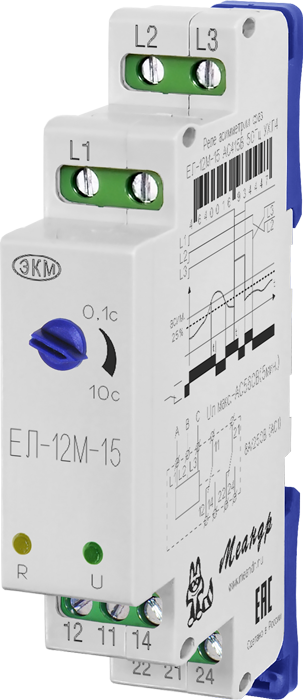

Реле 3-х фазного ЕЛ-12М-15 AC400В УХЛ4, Меандр

Предназначено для использования в схемах автоматического управления для контроля трёхфазного линейного напряжения в трёх проводных сетях (без нейтрали).
10 600 тг
Наличие уточнять
Вес с упаковкой: 0 гр

  • Контроль линейных напряжений в трёхпроводных сетях (без нейтрали)
  • Контроль асимметрии фаз ˃25%
  • Фиксированный порог срабатывания при превышении напряжения 1,3Uном
  • Контроль порядка чередования фаз
  • Контроль обрыва фаз
  • Контроль "слипания" фаз
  • Задержка срабатывания от 0,1 до 10 с

НАЗНАЧЕНИЕ РЕЛЕ
 Реле контроля фаз ЕЛ-12М-15 предназначено для использования в схемах автоматического управления для контроля трёхфазного линейного напряжения в трёхпроводных сетях (без нейтрали). Реле контролирует порядок чередования фаз, обрыв и «слипание» фаз, превышения (снижения) напряжения выше (ниже) фиксированного значения, асимметрию фаз. Реле применяется для защиты трёхфазных асинхронных электродвигателей  общепромышленных серий до 100 кВт.

ВНИМАНИЕ: Категорически запрещается применять в схемах АВР с нейтралью!!!

КОНСТРУКЦИЯ РЕЛЕ
 Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку - DIN шириной 35мм (ГОСТ Р МЭК 60715 - 2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели прибора расположен поворотный переключатель времени срабатывания, зелёный индикатор наличия напряжения в сети «U», жёлтый индикатор встроенного исполнительного реле «R».

РАБОТА РЕЛЕ
 Напряжение фаз А, В, С контролируемой сети подключается соответственно к клеммам L1, L2, L3 реле (нулевой провод не подключается). Выходные контакты реле 11-12, 21-24 подключаются к схеме управления. Когда реле подключено правильно, горят зелёный и жёлтый индикаторы. Если горит только зелёный индикатор следует проверить наличие напряжения на клеммах реле и правильность порядка чередования подключённых фаз.
 При подаче на реле трёхфазного напряжения осуществляется проверка всех контролируемых параметров, если они в норме реле включается (контакты 11-12 и 21-22 - размыкаются, контакты 11-14 и 21-24 - замыкаются). При выходе хотя бы одного параметра за пределы допустимых величин, реле выключается. При обнаружении обратного порядка чередования фаз, пропадании двух или трёх фаз или при превышении фиксированного порога напряжения - реле выключается без отсчёта установленной задержки времени срабатывания. При асимметрии напряжения или при обрыве одной фазы, встроенное реле выключается через время t, заданное пользователем. При возвращении параметров в норму встроенное реле включается сразу без учёта этой задержки.

 ВНИМАНИЕ: При обрыве фазы L2 или L3 между сетью и реле, или при отсутствии потребителей в сети, отключение происходит без отсчёта установленной задержки времени срабатывания.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ ЕЛ-12М-15
Параметр
Ед.изм.
AC100В
AC230В
AC400В
AC415В
Номинальное напряжение Uном 50Гц
В
100
230
400
415
Минимальное допустимое линейное напряжение
В
50
120
210
225
Максимальное допустимое линейное напряжение
В
150
340
560
600
Потребляемая мощность, не более
ВА
2
Время выключения встроенного реле при:
Обрыве одной фазы
с
0,1-10
Обрыве двух или трёх фаз
с
0,1
Асимметрии линейных напряжений >25± 2%
с
0,1-10
Обратном порядке чередования фаз
с
0,1
«слипании» фаз
с
0,1-10
Превышении напряжения выше 1.3 Uном ± 5%
с
0,1
Минимальное синфазное напряжение включения
В
0,85 Uном
Гистерезис напряжения порога срабатывания
В
0,05 Uном
Погрешность времени срабатывания, не более
%
± 10
Максимальный коммутируемый ток активная нагрузка:
АС250В 50Гц (АС1)/DC30В (DC1)
А
8
Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1)
ВА/Вт
2000/240
Максимальное коммутируемое напряжение
В
400 (AC1/2A)
Максимальное напряжение между цепями питания и контактами реле
В
АС2000 (50Гц  - 1 мин)
Механическая износостойкость, не менее
циклов
10x106
Электрическая износостойкость, не менее
циклов
100000
Количество и тип контактов   2 переключающие группы
Диапазон рабочих температур (по исполнениям)
0C
-25…+55 (УХЛ4)
 -40…+55 (УХЛ2)
Температура хранения
0C
-40...+70
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)

уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)   уровень 3 (2кВ L1-L2)
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата)   УХЛ4 или УХЛ2
Степень защиты по корпусу/по клеммам по ГОСТ 14254-96     IP40/IP20
Степень загрязнения в соответствии с ГОСТ 9920-89   2
Относительная влажность воздуха
%
до 80 (при 25 0C)
Высота над уровнем моря
м
2000
Рабочее положение в пространстве

произвольное
Режим работы

круглосуточный
Габаритные размеры мм 18х93х62
Масса
кг
0,065

ДИАГРАММА РАБОТЫ
Диаграмма работы ЕЛ-12М-15

СХЕМА ПОДКЛЮЧЕНИЯ РЕЛЕ
Схема подключения ЕЛ-12М-15

ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ
Габаритные размеры реле в корпусе 18*93*62мм
Основные характеристики
ПроизводительМеандр
Количество фазТрехфазное
ИндикацияНет
РегулировкаПредустановленные значения
