№ 000005819

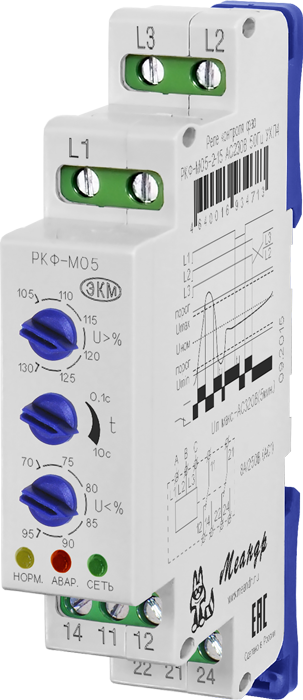

Реле контроля 3-х фазного РКФ-М05-2-15 АС400В УХЛ4, МеандрПредназначено для контроля трёхфазного напряжения в трёхпроводных сетях без нейтрали. Реле контролирует обрыв, чередование (только реле РКФ-М05-1-15) и «слипание» фаз, линейное превышение (снижение) напряжения выше (ниже) установленного значения.
15 400 тг
Наличие уточнять
Вес с упаковкой: 0 гр Запросить счет или наличие на складе
|
-
Контроль перенапряжения по любой из фаз
-
Контроль снижения напряжения любой из фаз
-
Контроль обрыва фаз
-
Контроль "слипания" фаз
-
Контроль чередования фаз (только в РКФ-М05-1-15)
-
Регулируемый верхний порог срабатывания от 105 до 130%Uном
-
Регулируемый нижний порог срабатывания от 70 до 95% Uном
-
Регулируемая задержка срабатывания от 0,1 до 10с
НАЗНАЧЕНИЕ РЕЛЕ
Реле контроля фаз РКФ-М05 предназначено для контроля трёхфазного напряжения в трёхпроводных сетях без нейтрали. Реле контролирует обрыв, чередование (только реле РКФ-М05-1-15) и «слипание» фаз, линейное превышение (снижение) напряжения выше (ниже) установленного значения.
КОНСТРУКЦИЯ РЕЛЕ
Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку - DIN шириной 35 мм (ГОСТ Р МЭК 60715 - 2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной с тороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели прибора расположены: поворотный переключатель для установки верхнего «U>%» порога срабатывания, поворотный переключатель для установки времени задержки срабатывания, поворотный переключатель для установки нижнего «U<%» порога срабатывания, жёлтый индикатор включения исполнительного реле «НОРМ.», красный индикатор ошибок сети «АВАР.», зелёный индикатор включения напряжения питания.
УСЛОВИЯ ЭКСПЛУАТАЦИИ РЕЛЕ
Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Вибрация мест крепления реле с частотой от 1 до 100Гц при ускорении до 9,8м/с2. Воздействие электромагнитных полей, создаваемых проводом с импульсным током амплитудой до 100А, расположенным на расстоянии не менее 10мм от корпуса реле. Реле устойчиво к воздействию помех степени жёсткости 3 в соответствии с требованиям ГОСТ Р 51317.4.1 - 2000, ГОСТ Р 51317.4.4 - 99, ГОСТ Р 51317.4.5 - 99. Сопротивление изоляции реле, не бывших в эксплуатации, соответствует ряду 3 по ГОСТ 12434 - 83. Конденсация влаги на поверхности изделия не допускается.
ПОДКЛЮЧЕНИЕ И РАБОТА РЕЛЕ
Реле не требует оперативного питания, питается от контролируемой сети трёхфазного напряжения. Подключение контролируемой сети производится к клеммам L1, L2, L3.
Встроенное электромагнитное реле включается при подаче питания, если все контролируемые параметры находятся в норме, о чем будет сигнализировать мигающий индикатор «НОРМ.», при этом контакты реле 11-14, 21-24 замыкаются, а контакты 11-12, 21-22-размыкаются. При возникновении ошибки (отклонении хотя бы одного параметра от номинального значения) реле выключится по окончании отсчёта времени срабатывания реле, если задержка установлена. При этом контакты, 11-14, 21-24 - разомкнуться, контакты 11-12, 21-22 - замкнуться и включится мигающий индикатор «АВАР.». При пропадании двух или трёх фаз одновременно реле выключится без отсчёта задержки времени срабатывания. При возвращении контролируемого параметра в норму, реле включится сразу, без учёта задержки времени срабатывания, о чем будет сигнализировать мигающий индикатор «НОРМ.».
ВНИМАНИЕ: В конструкции изделия применено поляризованное электромагнитное реле с двумя устойчивыми состояниями. При транспортировке может произойти самопроизвольное переключение контактов реле из-за воздействия вибрации или одиночных ударов, что не является признаком дефектности реле. Для восстановления исходного (выключенного) состояния контактов перед вводом реле в эксплуатацию необходимо кратковременно (на 2-3 секунды) подать на реле напряжение питания.
|
Модель
|
Ед.изм.
|
РКФ-М05-1-15
|
РКФ-М05-2-15
|
||||||
|
AC100В
|
AC110В
|
AC230В
|
AC400В
|
AC415В
|
AC100В
|
AC230В
|
AC400В
|
||
|
Номинальное линейное напряжение Uном, 50Гц
|
В
|
100
|
110
|
230
|
400
|
415
|
100
|
230
|
400
|
|
Максимальное допустимое линейное напряжение
|
В
|
150
|
165
|
340
|
560
|
600
|
150
|
340
|
560
|
|
Минимальное допустимое линейное напряжение
|
В
|
50
|
55
|
120
|
210
|
225
|
50
|
120
|
210
|
|
Диапазон установки порогов перенапряжения от Uном
|
В
|
105-130
|
|||||||
|
Диапазон установки порогов снижения напряжения от Uном
|
В
|
70-95
|
|||||||
|
Точность установки порогов напряжения от Uном
|
В
|
±5
|
|||||||
|
Потребляемая мощность, не более
|
ВА
|
4
|
|||||||
|
Гистерезис напряжения зоны срабатывания
|
%
|
4
|
|||||||
|
Регулируемая задержка срабатывания
|
с
|
0,1-10
|
|||||||
|
Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1)
|
А
|
8
|
|||||||
| Максимально коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1) | ВА/Вт | 2000/240 | |||||||
|
Максимальное коммутируемое напряжение
|
В
|
400 (AC1/2A)
|
|||||||
|
Время включения реле, не более
|
с
|
1
|
|||||||
| Количество и тип выходных контактов | 2 переключающие группы | ||||||||
|
Механическая износостойкость, не менее
|
циклов
|
10х106
|
|||||||
|
Электрическая износостойкость , не менее
|
циклов
|
100000
|
|||||||
|
Максимальное напряжение между цепями питания и контактами реле
|
В
|
2000 (50Гц - 1мин)
|
|||||||
|
Степень защиты (по корпусу/по клеммам)
|
|
IP40/IP20
|
|||||||
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ4 или УХЛ2 или ТМ | ||||||||
|
Диапазон рабочих температур (по исполнениям)
|
0С
|
-40…+55 (УХЛ2)
-25…+55 (УХЛ4)
-0…+55 (ТМ)
|
|||||||
|
Температура хранения
|
0С
|
-40...+70
|
|||||||
|
Относительная влажность воздуха
|
%
|
до 80 (при 250С)
|
|||||||
|
Высота над уровнем моря
|
м
|
до 2000
|
|||||||
|
Рабочее положение в пространстве
|
|
произвольное
|
|||||||
|
Режим работы
|
|
круглосуточный
|
|||||||
|
Габаритные размеры
|
мм
|
18х93х62
|
|||||||
|
Масса
|
кг
|
0,055
|
|||||||
ДИАГРАММЫ РАБОТЫ РЕЛЕ
СХЕМА ПОДКЛЮЧЕНИЯ РЕЛЕ
ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ
| Основные характеристики | |
| Производитель | Меандр |
| Количество фаз | Трехфазное |
| Индикация | Нет |
| Регулировка | Регулируемое |
