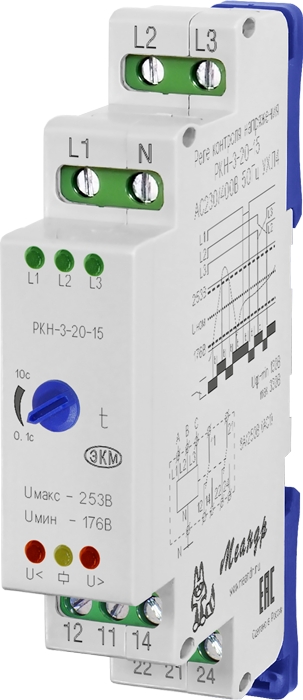

Реле контроля 3-х фазнного РКН-3-20-15 АС230В/AC400В УХЛ4, МеандрПредназначено для контроля наличия, «слипания» и обрыва фаз в цепях трёхфазного напряжения в четырёх проводных сетях с нейтралью, а также для контроля снижения (превышения) напряжения ниже (выше) установленного порога.
14 100 тг
Наличие уточнять
Вес с упаковкой: 0 гр Запросить счет или наличие на складе
|
-
Контроль трёхфазного напряжения в четырёхпроводных сетях с нейтралью
-
Фиксированное значение верхнего порога срабатывания 263В
-
Фиксированное значение нижнего порога срабатывания 186В
-
Контроль перенапряжения и снижения напряжения в каждой фазе
-
Контроль обрыва фаз
-
Контроль "слипания" фаз
-
Регулируемая задержка срабатывания от 0,1 до 10с
НАЗНАЧЕНИЕ РЕЛЕ
Реле контроля напряжения РКН-3-20-15 предназначено для контроля наличия, «слипания» и обрыва фаз в цепях трёхфазного напряжения в четырёхпроводных сетях с нейтралью, а также для контроля снижения (превышения) напряжения ниже (выше) установленного порога.
КОНСТРУКЦИЯ РЕЛЕ
Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает зажим проводов сечением до 2,5мм2. На лицевой панели прибора расположены: поворотный переключатель установки времени срабатывания, красные индикаторы ошибок сети «U>», «U<», жёлтый индикатор включения встроенного электромагнитного реле «
» и три зелёных индикатора «L1», «L2», «L3» для индикации наличия фаз.
» и три зелёных индикатора «L1», «L2», «L3» для индикации наличия фаз.РАБОТА РЕЛЕ
Реле питается от контролируемой сети трёхфазного напряжения. Для этого необходимо подключить три контролируемые фазы к клеммам L1, L2, L3 и нулевой провод к клемме N.
ВНИМАНИЕ: Подключение нулевого провода к клемме N обязательно!
Задержка срабатывания реле выставляется потенциометром «t». При подаче питания, если установлена задержка срабатывания и все контролируемые параметры находятся в норме, то реле включится по окончании отсчёта времени задержки t, при этом контакты реле 11-12, 21-22 будут разомкнуты, а контакты 11-14, 21-24 будут замкнуты. Мигающий индикатор «» сигнализирует об отсчёте задержки времени срабатывания, по окончании которой встроенное электромагнитное реле переключается. При возникновении ошибки - отклонения одного из параметров от номинального значения, включается индикация ошибки и реле выключается по окончании задержки срабатывания, если она установлена. При возвращении контролируемого параметра в норму, индикация ошибки выключается сразу, а реле включается по окончании задержки срабатывания. При пропадании всех трёх фаз реле выключается без отсчёта задержки времени срабатывания установленной пользователем.
» сигнализирует об отсчёте задержки времени срабатывания, по окончании которой встроенное электромагнитное реле переключается. При возникновении ошибки - отклонения одного из параметров от номинального значения, включается индикация ошибки и реле выключается по окончании задержки срабатывания, если она установлена. При возвращении контролируемого параметра в норму, индикация ошибки выключается сразу, а реле включается по окончании задержки срабатывания. При пропадании всех трёх фаз реле выключается без отсчёта задержки времени срабатывания установленной пользователем. Состояние индикаторов «L1», «L2», «L3».
-
При наличии всех фаз включены все три индикатора
-
При отсутствии какой либо фазы выключится соответствующий индикатор «L1», «L2», «L3».
-
При обрыве нулевого провода индикаторы «L1», «L2», «L3» имеют малозаметное свечение, индикаторы «U>»,«U<», «» выключены.
-
При подключении нулевого провода «N» на одну из клемм «L», а фазы «L» на клемму «N» погаснет соответствующий индикатор «L1», «L2», «L3», индикаторы «U>», «U<» будут включены.
|
Параметр
|
Ед.изм.
|
РКН-3-20-15 AC230В/AC400В
|
|
Номинальное напряжение питания (фазное) Uном, 50Гц
|
В
|
230
|
|
Минимальное/максимальное допустимое напряжение
|
В
|
130/330
|
|
Фиксированное значение верхнего порога отключения
|
В
|
263
|
|
Фиксированное значение нижнего порога отключения
|
В
|
186
|
|
Погрешность порогов срабатывания от Uном
|
%
|
±2,5
|
|
Ширина зоны гистерезиса порогов срабатывания от Uном
|
%
|
±2,5
|
|
Регулируемая задержка срабатывания и возврата реле
|
с
|
0,1-10
|
|
Мощность, потребляемая от сети, не более
|
ВА
|
4
|
|
Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1)
|
А
|
8
|
|
Максимальное коммутируемое напряжение
|
В
|
400 (AC1/2A)
|
|
Максимально коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1)
|
ВА
|
2000
|
|
Механическая износостойкость, не менее
|
циклов
|
10х106
|
|
Электрическая износостойкость, не менее
|
циклов
|
100000
|
|
Максимальное напряжение между цепями питания и контактами реле
|
В
|
АС2000 (50Гц - 1мин)
|
|
Количество и тип выходных контактов
|
|
2 переключающие группы
|
|
Диапазон рабочих температур (по исполнениям)
|
0C
|
-25…+55 (УХЛ4)
-40…+55 (УХЛ2)
|
| Температура хранения | 0C | -40...+70 |
| Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) | уровень 3 (2кВ/5кГц) | |
| Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) | уровень 3 (2кВ А1-А2) | |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) | УХЛ4 или УХЛ2 | |
| Степень защиты по корпусу/по клеммам по ГОСТ 14254-96 | IP40/IP20 | |
| Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 | |
|
Относительная влажность воздуха
|
%
|
до 80 (при 250С)
|
|
Высота над уровнем моря
|
м
|
2000
|
|
Рабочее положение в пространстве
|
|
произвольное
|
|
Режим работы
|
|
круглосуточный
|
|
Габаритные размеры
|
мм
|
18х93х62
|
|
Масса
|
кг
|
0,075
|
ДИАГРАММА РАБОТЫ РЕЛЕ
|
Отклонение контролируемого параметра
|
Индикаторы
|
|
|
U>
|
U<
|
|
|
Напряжение больше «U>»
|
Да
|
-
|
|
Напряжение меньше «U<»
|
-
|
Да
|
|
Обрыв фазы
|
Нет
|
Да
|
|
"Слипание" фаз
|
Нет
|
Да
|
|
"-" - на состояние соответствующего индикатора ошибка влияния не оказывает
|
||
 |
Обнаружение обрыва нейтрали в сети осуществляется посредством оценки асимметрии фаз. При симметричной нагрузке всех трёх фаз обрыв нейтрали может быть не обнаружен, как только нейтральная точка звезды при асимметричной нагрузке в трёхфазной сети сместится, изменятся фазные напряжения на входах реле, обрыв нейтрали будет обнаружен.
|
СХЕМА ПОДКЛЮЧЕНИЯ РЕЛЕ
ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ
| Основные характеристики | |
| Производитель | Меандр |
| Количество фаз | Трехфазное |
| Индикация | Нет |
| Регулировка | Предустановленные значения |
