Реле контроля 3-х фазного ЕЛ-11М-15 AC400В УХЛ4, МеандрПредназначено для использования в схемах автоматического управления для контроля напряжения в трёхфазных сетях без нулевого провода, для контроля порядка чередования фаз, обрыва и «слипания» фаз, превышения (снижения) напряжения выше (ниже) фиксированного
10 600 тг
Наличие уточнять
Вес с упаковкой: 0 гр Запросить счет или наличие на складе
|
-
Контроль линейных напряжений (работает без нулевого провода)
-
Отключение при превышении линейных напряжений >1,3 Uном
-
Отключение при снижении напряжения 0,8 Uном
-
Отключение при асимметрии фаз >30%
-
Контроль порядка чередования фаз
-
Обнаружение обрыва фаз
-
Регулируемая задержка срабатывания от 0,1 до 10с
-
Питание реле осуществляется от контролируемой сети
НАЗНАЧЕНИЕ РЕЛЕ
Реле контроля фаз ЕЛ-11М-15 предназначено для использования в схемах автоматического управления для контроля напряжения в трёхфазных сетях без нулевого провода, для контроля порядка чередования фаз, обрыва и «слипания» фаз, превышения (снижения) напряжения выше (ниже) фиксированного значения, а также контроля асимметрии фаз. Реле предназначено для защиты источников и преобразователей электрической энергии.
ВНИМАНИЕ: Категорически запрещается применять в схемах АВР с нейтралью!!!
КОНСТРУКЦИЯ РЕЛЕ

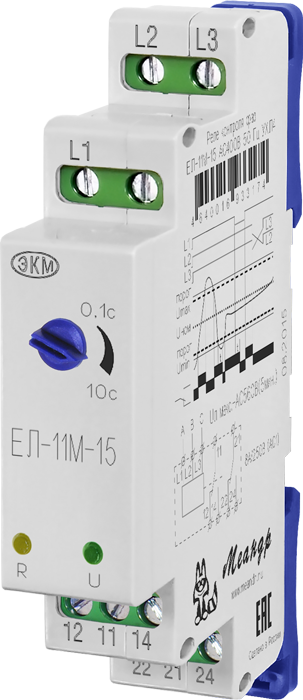

Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5 мм2. На лицевой панели прибора расположены: регулятор времени срабатывания, зелёный индикатор наличия напряжения питания в трёхфазной цепи «U» и жёлтый индикатор включения встроенного исполнительного реле «R».
РАБОТА РЕЛЕ
При подаче на реле трёхфазного напряжения включается индикатор «U» и осуществляется проверка всех контролируемых параметров. Если все параметры в норме, включается встроенное исполнительное реле (контакты 11 - 12 и 21 - 22 размыкаются, контакты 11 - 14 и 21 - 24 замыкаются) и включается индикатор «R». При обнаружении обратного порядка чередования фаз, пропадании двух или трёх фаз, при превышении фиксированного порога напряжения - реле выключается без отсчёта установленной задержки времени срабатывания. При асимметрии напряжения, снижении напряжения ниже фиксированного порога или обрыве одной из фаз, реле выключается через время t, установленное регулятором времени срабатывания. При возвращении параметров в норму реле включается без задержки. Работа реле представлена на диаграмме, где t - установленная выдержка времени.
Напряжение фаз А, В, С контролируемой сети подключается соответственно к клеммам L1, L2, L3 реле. Выходные контакты реле подключаются к схеме управления. Если реле подключено правильно, горят зелёный и жёлтый индикаторы. Если горит только зелёный индикатор, следует проверить значение напряжения на клеммах реле и правильность порядка чередования подключённых фаз.
Параметр
|
Ед.изм.
|
AC100В
|
AC110В
|
AC127В
|
AC175В
|
AC230В
|
AC400В
|
AC415В
|
Номинальное напряжение Uном 50Гц
|
В
|
100
|
110
|
127
|
175
|
230
|
400
|
415
|
Минимальное допустимое линейное напряжение
|
В
|
50
|
55
|
72
|
88
|
120
|
210
|
225
|
Максимальное допустимое линейное напряжение
|
В
|
150
|
165
|
182
|
262
|
340
|
560
|
600
|
Потребляемая мощность, не более
|
ВА
|
2
|
||||||
Время выключения встроенного реле
|
||||||||
снижении напряжения ниже 0,8 Uном ± 5%
|
с
|
0,1-10
|
||||||
обрыве одной фазы
|
с
|
0,1-10
|
||||||
обрыве двух или трёх фаз
|
с
|
0,1
|
||||||
асимметрии линейных напряжений >(30± 2)%
|
с
|
0,1-10
|
||||||
обратном порядке чередования фаз
|
с
|
0,1
|
||||||
«слипании» фаз
|
с
|
0,1-10
|
||||||
превышении напряжения выше 1,3 Uном ± 5%
|
с
|
0,1
|
||||||
Минимальное синфазное напряжение включения
|
%
|
0,85Uном
|
||||||
Гистерезис напряжения порога срабатывания
|
%
|
0,05Uном
|
||||||
Погрешность времени срабатывания, не более
|
%
|
+/- 10
|
||||||
Максимальный коммутируемый ток активная нагрузка: АС250В,50 Гц (АС1)/DC30В (DC1)
|
А
|
8
|
||||||
Максимальная коммутируемая мощность: АС250В,50 Гц (АС1)/DC30В (DC1)
|
ВА/Вт
|
2000/240
|
||||||
Максимальное коммутируемое напряжение
|
В
|
400 (AC1/2A)
|
||||||
Максимальное напряжение между цепями питания и контактами реле
|
В
|
АС2000 (50Гц - 1мин)
|
||||||
Механическая износостойкость, не менее
|
циклов
|
10x106
|
||||||
Электрическая износостойкость, не менее
|
циклов
|
100000
|
||||||
Количество и тип контактов | 2 переключающие группы | |||||||
Диапазон рабочих температур (по исполнениям)
|
0С
|
-25...+55 (УХЛ4)
-40…+55 (УХЛ2)
|
||||||
Температура хранения
|
0С
|
-40…+70
|
||||||
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)
|
|
уровень 3 (2кВ/5кГц)
|
||||||
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) | уровень 3 (2кВ L1-L2) | |||||||
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) | УХЛ4 или УХЛ2 | |||||||
Степень защиты по корпусу/по клеммам по ГОСТ 14254-96 | IP40/IP20 | |||||||
Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 | |||||||
Относительная влажность воздуха
|
%
|
до 80 (при 25 0С)
|
||||||
Высота над уровнем моря
|
м
|
2000
|
||||||
Рабочее положение в пространстве
|
|
произвольное
|
||||||
Режим работы
|
|
круглосуточный
|
||||||
Габаритные размеры | 18х93х62 | |||||||
Масса
|
кг
|
0,065
|
ДИАГРАММА РАБОТЫ РЕЛЕ
СХЕМА ПОДКЛЮЧЕНИЯ РЕЛЕ
ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ
Основные характеристики | |
Производитель | Меандр |
Количество фаз | Трехфазное |
Индикация | Нет |
Регулировка | Регулируемое |
