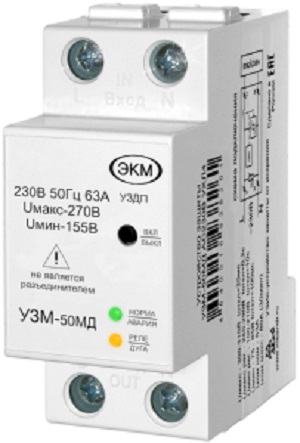

Реле контроля напряжения УЗМ-50МД УХЛ4, Меандр

Электротехническое оборудование → Реле контроля напряжения

№ 000016726

В наличии

Противопожарные устройства защиты от дуги в электропроводке (УЗДП)
и скачков напряжения УЗМ-50МД
замена модели УЗМ -51МД

18 200 тг

- +

Вес с упаковкой: 0 гр

В корзину Запросить счет или наличие на складе

Сравнить с другим товаром

Защита от пожара - отключение при обнаружении дуги в электропроводке (наличие функции детектирования аварийной электрической дуги)
Защита от скачков и длительных перенапряжений
Встроенная варисторная защита от импульсных скачков сетевого напряжения
Номинальный ток коммутации 63А/250В
Максимальный ток коммутации 80А/250В
Функция дистанционного управления (обрывом нейтрали)

Компания МЕАНДР предлагает свой, «асимметричный», ответ импортным устройствам защиты от дуги в электрической сети.

1) В чём принципиальная разница?

- Все импортные устройства AFCI совмещены либо с АВ, либо УЗО, либо с АВДТ. Только Симменс предлагает подключение разных приборов к своему AFDD 5SM6, но только производства ф. Симменс.
- Все импортные устройства AFCI имеют однократное действие. Т.е. при обнаружении аварийной ситуации они отключают аварийную цепь.
- Все производители AFCI и AFDD рекомендуют их установку отдельно на каждую отходящую цепь. Как правило, они изготавливаются но токи от 10 до 40 Ампер максимум.
- Также все импортные устройства имеют защиту от длительного перенапряжения однократного действия, т.е.без автоматического повторного включения. В России, особенно в глубинке, перенапряжение довольно частое явление. Поэтому очень высок оставить объект на длительное время без электричества.

2) Что предлагает МЕАНДР?

- Одномодульное устройство AFCI УЗМ-50МД с рабочим током 63 Ампера со встроенным расцепителем и с возможностью повторного включения.
- Функция защиты от недо/перенапряжения (фиксированные пороги 155 и 270 В)
- Защита от импульсного перенапряжения (200 Дж)
- Функция повторного включения при восстановлении напряжения после аварии
- Функция «умного» повторного включения при обнаружении дуги в электропроводке (2 попытки включения через разные интервалы времени).
- Возможна установка как на вводе в помещение, так и на отходящие линии.
- Возможна совместная работа с любыми аппаратами защиты, АВ, УЗО или АВДТ.
Самое главное стоимость УЗМ-50МД не сопоставимо ниже любого устройства подобного назначения на российском рынке.

3) Уникальная система тестирования работоспособности AFCI УЗМ-50МД.

Тестирование работоспособности AFCI УЗМ-50МД осуществляется кнопкой на лицевой панели, подобно кнопке тестирования УЗО, а также в автоматическом режиме один раз в сутки.
При каждом нажатии кнопки выполняется полный тест канала обнаружения дуги. При этом не важно, для чего нажималась копка; для переключения режима работы, для изменения времени повторного пуска или просто для отключения цепи.

Устройство защиты от дуговых разрядов (УЗДР) = Устройство защиты от дугового пробоя (УЗДП) = Arc Fault circuit interrupter (AFCI) = Arc Fault device detector (AFDD)

ПРИМЕР ДУГИ В ЭЛЕКТРОПРОВОДКЕ

Сетевые аварии и возможные средства защиты от них

Виды аварий в электросетях и средства защиты от них

Модульные устройства защиты от дуги на рынке Европы и России - функции и виды обнаруживаемых аварий.

Функции и виды обнаруживаемых аварий	Устройства защиты
Функции и виды обнаруживаемых аварий	УЗМ - 50МД МЕАНДР	AFDD LISA Schrack Technik	AFDD Eaton	5SM6 Siemens	iARC A9FDD225 Schneider Electric
Последовательная дуга	*	*	*	*	*
Параллельная дуга	*	*	*	*	*
Параллельная дуга на землю	*	*	*	*	*
Скачок напряжения	270В	*	*	*	400В
Провал напряжения	155В	*	*	*	*
Подавление высоковольтных импульсов	*
Утечка тока на землю (защита человека от удара током)		*	*	*¹
Перегрузка по току (короткое замыкание)		*	*	*¹
Повторное включение с памятью аварии	*
Номинальный ток нагрузки, А	65	10-40²	10-40²	16/40¹	25
Количество занимаемых модулей	2	3	3²	2/3¹	2

1 - зависит от модификации прибора и подключенного в пару с ним устройства.
2 - зависит от модификации прибора.

НАЗНАЧЕНИЕ УСТРОЙСТВА

Противопожарное многофункциональное устройство защиты УЗМ-50МД предназначено для отключения оборудования при обнаружении аварийной электрической дуги в электропроводке, а так же, при опасном снижении или повышении сетевого напряжения в однофазных сетях. Защищает подключённое к нему оборудование (в квартире, офисе и пр.) от разрушающего воздействия импульсных скачков напряжения, вызванных срабатыванием близкорасположенных и подключённых к этой же сети электродвигателей, магнитных пускателей или электромагнитов, тем самым предотвращая выход оборудования из строя и возможное возгорание с последующим пожаром.

Устройство разработано с учётом требований ГОСТ Р МЭК 62606 (DIN EN 62606/VDE 0665-10)/IEC 62606) и ТУ 3425-003-31928807-2014.

КОНСТРУКЦИЯ УСТРОЙСТВА

Устройства представляют собой реле контроля напряжения с мощными электромагнитными реле на выходе, дополненные варисторной защитой и совмещённые с устройствами защиты Arc Fault circuit interrupter (AFCI). Устройства устанавливается на монтажную DIN-рейку шириной 35мм (ГОСТ Р МЭК 60715-2003) с передним подключением проводов питания коммутируемых электрических цепей. Клеммы туннельной конструкции обеспечивают надёжный зажим проводов суммарным сечением до 35мм². На лицевой панели УЗМ-50МД расположены два двухцветных индикатора - зелёный/красный «авария-норма» и жёлтый/красный «дуга-реле», одна кнопка ручного управления.

ВНИМАНИЕ: Момент затяжки винтового соединения не должен превышать 3 Нм.

РАБОТА УСТРОЙСТВА

ВНИМАНИЕ: Не заменяют другие аппараты защиты (автоматические выключатели, УЗИП, УЗО и пр.).

УЗМ-50МД с версией прошивки до V5 включительно не совместимы с технологией передачи данных по электрической проводке PowerLine (PC-технология HomePlug AV (PLC - Power Line Communication/Carrier)).

Возможно применение в сетях любой конфигурации; TN-C, TN-S, TN-C-S, ТТ.

Устройство защиты устанавливается 1 штука на вводе в квартиру или дом (после электросчётчика) или на каждую из отходящих линий, например; розеточные линии, линии освещения и пр.

После подачи напряжения питания устройство выдерживает время готовности (около 5 секунд) при этом индикация не работает, затем, если напряжение находится в допустимых пределах, зелёный светодиод "норма" начинает мигать указывая на отсчёт установленной задержки включения (10с или 6мин). По истечении времени включения, если напряжение находится в допустимых пределах, нагрузка подключается к сети и загорается жёлтый светодиод "реле" и зелёный светодиод "норма". Возможно ускоренное включение нагрузки вручную путём нажатия кнопки "ТЕСТ". После аварийного отключения устройства при скачках или провалах напряжения, включение реле происходит автоматически при восстановлении сетевого напряжения через установленное время включения (10с или 6мин).

При обнаружении дуги в сети, реле отключает нагрузку, загораются красные светодиоды "дуга" и "авария". Через 30с производится попытка повторного включения с задержкой 10с или 6мин (в зависимости от выбранных пользователем настроек). Красные светодиоды гаснут, зелёный светодиод "норма" сначала мигает, а после включения - постоянно. Включается реле и светодиод "реле". Если в течении 20 минут после включения повторно обнаружена дуга в сети, то производится отключение нагрузки на 4 минуты с последующей задержкой включения 10с или 6мин. Если в течении следующих 20 минут снова будет обнаружена дуга в сети, то устройство отключается и более не включается до нажатия кнопки или отключения напряжения.

Если повторное обнаружение дуги в сети происходит через более чем 20 минут, считается, что это первое обнаружение дуги (см. предыдущий абзац).

При попытке ручного включения при входном напряжении выходящим за установленные пороги устройство не позволит подать питание на нагрузку.

В рабочем режиме устройство контролирует напряжение питающей сети. При появлении в сети высоковольтных импульсов напряжения встроенный варистор шунтирует их до величины безопасной для оборудования.

Двухцветная индикация работает в различных режимах:

Состояние	"норма"/"авария"	"реле"/"дуга"	Примечание
Напряжение в норме, идёт отсчёт времени включения	зелёный мигает с периодичностью 1с	-	по окончании времени задержки реле включается
Напряжение в норме	зелёный	жёлтый	реле включено
Напряжение в норме	зелёный	жёлтый и мигающий оранжевый	Обнаружены признаки горения дуги
Авария по дуге	красный	красный	обнаружена дуга, произошло отключение реле
Авария по напряжению	красный мигает (период 2с)	-	напряжение больше или меньше нормы
Выключено вручную	зелёный/красный с периодичностью 1с	-	выключили вручную
Напряжение в зоне гистерезиса	зелёный часто мигает	-	приближение напряжения к порогу срабатывания
Выключение (отсчёт времени)	красный мигает с периодичностью 1с	жёлтый	по окончании времени задержки реле выключается

Если напряжение приближается к верхнему порогу отключения (гистерезис 5В) начинает мерцать красный индикатор и при выходе напряжения за допустимые пределы, происходит отключение нагрузки от сети, при этом жёлтый индикатор выключается, а красный постоянно горит. При возврате напряжения в норму начинается отсчёт выдержки времени повторного включения при этом зелёный индикатор начинает мигать (если во время отсчёта времени произойдёт выход напряжения за допустимые пределы, время повторного включения сбрасывается) после окончания отсчёта времени нагрузка подключается к сети питающего напряжения.

Если напряжение приближается к нижнему порогу отключения (гистерезис 5В) начинает мерцать зелёный индикатор и при выходе напряжения за допустимые пределы начинается отсчёт времени задержки отключения, при этом красный индикатор начинает мигать, после окончания отсчёта времени происходит отключение нагрузки от сети, при этом жёлтый индикатор выключается, а красный загорается каждые 2 секунды. При возврате напряжения в норму начинается отсчёт выдержки времени включения, при этом зелёный индикатор начинает мигать (если во время отсчёта времени снова произойдёт выход напряжения за допустимые пределы, отсчёт времени сбрасывается) после окончания отсчёта времени нагрузка подключается к сети питающего напряжения.
Если принудительно отключили нагрузку от сети нажатием кнопки «ТЕСТ» двухцветная индикация указывает на это поочерёдным включением красного и зелёного индикатора. Повторное нажатие кнопки «ТЕСТ» возвращает изделие в рабочий режим.

ВНИМАНИЕ: Если отключили нагрузку кнопкой «ТЕСТ» устройство остаётся в выключенном состоянии так же после отключения и повторного включения напряжения питания. Включить реле можно только повторным нажатием кнопки «ТЕСТ» (удерживать 2 секунды).

Пользователь самостоятельно может изменить задержку времени включения (10с или 6мин) для этого:
- Вручную кнопкой «ТЕСТ» выключить внутреннее реле.
- Затем нажать и удерживать кнопку «ТЕСТ» (индикатор «норма-авария» погаснет) до тех пор пока индикатор не начнёт мигать. Если индикатор мигает зелёным цветом то время t1 установлено 10 секунд, если красным то время t1 установлено 6 минут.
- Отпустить кнопку «ТЕСТ».
- Нажать кнопку «ТЕСТ» ещё раз для перехода в рабочий режим и включения реле.

ВНИМАНИЕ: При срабатывании устройства разрывается только фазный провод. Нулевой провод N проходит насквозь для удобства монтажа и не коммутируется. Допускается подключение вывода N только с одной стороны (Например, при подключении к трёхфазной сети трёх УЗМ можно объединить нулевые выводы с одной стороны).
Технические характеристики изделия представлены в таблице. Схемы подключения приведены на рисунках ниже.

**ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ**
Параметр	Ед.изм.	УЗМ-50МД
Параметры защиты
Минимальный обнаруживаемый ток искрения (дуги), не более	А	5,0
Уровень ограничения напряжения при токе помехи 100А, не более	кВ	1,2
Максимальная энергия поглощения встроенным варистором (одиночный импульс 10/1000мкс)	Дж	200
Максимальный ток поглощения в строенным варистором, одиночный импульс 8/20мкс / повторяющиеся импульсы 8/20мкс	А	8000/6000
Время срабатывания импульсной защиты	нс	<25
Порог отключения нагрузки при повышении напряжения, U_верх	В	270
Верхний порог ускоренного отключения нагрузки при повышении напряжения выше верхнего критического порога, U_{верх.кр.}	В	300 ± 15
Порог отключения нагрузки при снижении напряжения, U_низ	В	155
Порог ускоренного отключения нагрузки при снижении напряжения ниже нижнего критического порога, U_низ.кр	В	80± 10
Гистерезис возврата верхнего и нижнего порога от установленного значения	%	3
Питание
Номинальное напряжение питания	В	230
Частота напряжения питания	Гц	50
Максимальное напряжение питания	В	440
Потребляемая мощность, не более	ВА	1,5
Потребление электроэнергии, не более	Вт*ч	1,5
Коммутирующая способность контактов
Номинальный ток нагрузки, (при сечении подключённых проводников не менее 16мм², медь)	А	63
Номинальная мощность нагрузки (AC250В)	кВт	14,5
Максимальный ток нагрузки, (активная – АС1, 30мин)	А	80
Максимальная допустимая мощность нагрузки (АС 250В – АС1, 30мин)	кВт	20,0
Ток перегрузки/время воздействия без сваривания контактов	А/мс	2000/10
Ток короткого замыкания без разрушения	А	3000
Технические данные
Задержка включения /повторного включения, выбирается пользователем		6мин/10с
Задержка ускоренного отключения по верхнему критическому порогу	мс	20
Задержка ускоренного отключения по нижнему критическому порогу	мс	100
Задержка отключения при повышении напряжения выше верхнего порога	с	0,2
Задержка отключения при снижении напряжения ниже нижнего порога	с	10
Сечение подключаемых проводников не менее	мм²	0,5-25 (20-4 AWG)
Габаритные размеры	мм	83х35х67
Степень загрязнения в соответствии с ГОСТ 9920-89		2
Степень защиты реле по корпусу/по клеммам		IP40/IP0
Диапазон рабочих температур (по исполнениям)	°С	-25…+55 (УХЛ4) -40…+55 (УХЛ2)
Температура хранения	°С	–40...+70
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)		уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)		уровень 3 (2кВ А1-А2)
Относительная влажность воздуха	%	до 80 (при 25⁰C)
Высота над уровнем моря	м	до 2000
Рабочее положение в пространстве		произвольное
Режим работы		круглосуточный
Масса, не более	кг	0,16
Срок службы, не менее	лет	10

ДИАГРАММА РАБОТЫ УСТРОЙСТВА

СХЕМЫ ПОДКЛЮЧЕНИЯ УСТРОЙСТВА

Вариант защиты до IP40

ГАБАРИТНЫЕ РАЗМЕРЫ УСТРОЙСТВА

Основные характеристики
Производитель	Меандр
Количество фаз	Однофазное
Индикация	Нет
Регулировка	Предустановленные значения
