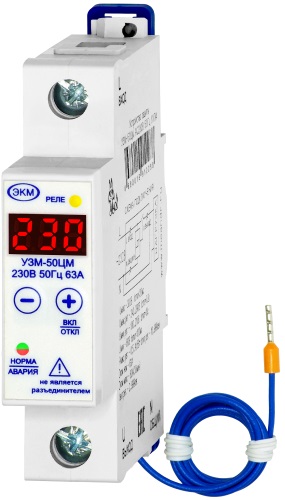

Устройство Защиты напряжения УЗМ-50ЦМ УХЛ4, Меандр
№ 000019952

Устройство Защиты напряжения УЗМ-50ЦМ УХЛ4, Меандр

Номинальный ток коммутации 63А (Максимальный ток коммутации 80А в течение 30 минут)
Регулируемые пороги защиты от перенапряжения и снижения напряжения, >240...290В и <100...190В
20 900 тг
Наличие уточнять
Вес с упаковкой: 0 гр
  • Номинальный ток коммутации 63А (Максимальный ток коммутации 80А в течение 30 минут)
  • Регулируемые пороги защиты от перенапряжения и снижения напряжения, >240...290В и <100...190В
  • Фиксированный порог защиты от перенапряжения >300В/20мс
  • Фиксированный порог защиты от снижения напряжения <85В/100мс
  • Ограничение потребляемой мощности >0,5...14,5кВт
  • Сохраняет работоспособность в диапазоне напряжений от 30В до 440В
  • Энергонезависимая память событий (число срабатываний, минимальное и максимальное значение напряжения, мощности и тока)
  • Измерение параметров сети: напряжение, ток (диапазон измерения тока -  от 0,6А до 65А), мощность
  • ЗАЩИТА настроек PIN кодом (верхний и нижний порог напряжения, времени АПВ, мощности)
  • Подключение нагрузки при переходе сетевого напряжения через ноль
  • Ширина корпуса - 35мм

Устройство защиты многофункциональное УЗМ-50ЦМ (далее устройство) предназначено для использования в квартире, доме, офисе и т.д. с целью защиты однофазных потребителей от работы на повышенном или пониженном сетевом напряжении; защиты однофазных потребителей от разрушающего воздействия импульсных скачков напряжения, вызванных срабатыванием близкорасположенных и подключённых к этой же сети электродвигателей, магнитных пускателей или электромагнитов, а так же защиты сети от длительной перегрузки по потребляемой мощности.
Устройство может применяться в сетях любой конфигурации; TN-C, TN-S, TN-C-S, ТТ. Устройство не заменяет другие аппараты защиты (автоматические выключатели, УЗИП, УЗО и пр.).

   КОНСТРУКЦИЯ УСТРОЙСТВА
Устройство представляют собой реле контроля напряжения с мощным встроенным реле на выходе, дополненное варисторной защитой. Устанавливается на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) с передним подключением проводов питания коммутируемых электрических цепей. Клеммы туннельной конструкции обеспечивают надёжный зажим проводов суммарным сечением до 25мм². На лицевой панели расположены: кнопки управления «+» и «-», двухцветный зелёный/красный светодиод (далее-СД) «норма/авария»,  жёлтый светодиод (далее-СД) «реле», трёхразрядный семисегментный индикатор для отображения информации.

РАБОТА УСТРОЙСТВА
При подаче питания устройство начинает контроль сетевого напряжения. Если напряжение сети находится между заданными в настройках значениями верхнего Umax и нижнего Umin порогов срабатывания начинается отсчет времени автоматического повторного включения (АПВ). При этом на индикаторе отображается время в секундах до подключения нагрузки (оборудования) к сети. В процессе отсчета времени АПВ на дисплее периодически появляется индикация «ton». Если до окончания отсчета времени АПВ напряжение сети не выйдет за установленные пороги срабатывания, то по окончании отсчета произойдет подключение нагрузки к сети.
Затем устройство переходит в режим отображения текущего значения напряжения сети, а на индикаторе отобразится знак «U» в течение 1с, затем устройство отобразит текущее значение напряжения сети. Для перехода в режим индикации тока нагрузки необходимо однократно нажать кнопку «-», на индикаторе появится знак «А» в течение 1с, затем устройство отобразит текущее значение тока. Для перехода в режим индикации потребляемой мощности необходимо однократно нажать кнопку «-», на индикаторе отобразится знак «Р» в течение 1с, затем устройство отобразит текущее значение мощности. При нахождении в режиме отображения напряжения, тока или мощности на дисплей с периодичностью 10 секунд на 1 секунду выводится символ выбранного режима отображения (U, A или P).
При выходе напряжения сети за установленные пороги срабатывания, устройство отсчитывает задержку срабатывания (табл.1). Если длительность аварии по напряжению сохраняется более соответствующей задержки срабатывания, происходит отключение нагрузки от сети. На дисплее отображается «U.Er» на время 1сек., устройство автоматически переходит в режим отображения измеряемого напряжения. После нормализации напряжения устройство подключает нагрузку, после отсчета времени АПВ. Если в процессе отсчета времени АПВ напряжение сети повторно выйдет за заданные пороги срабатывания, отсчет времени АПВ сбросится.
Если в процессе работы устройства мощность, потребляемая нагрузкой, превысит установленный порог срабатывания, устройство перейдет в режим отображения мощности «Р» и начнет отсчёт времени отключения нагрузки. В процессе отсчета времени отключения нагрузки светодиод «норма/авария» горит красным и дважды мигает зелёным. Если превышение допустимой мощности сохранится до окончания отсчета времени, устройство отключит нагрузку от сети и начнет отсчет времени включения равный значению времени отключения («t. P», устанавливается в настройках устройства). В процессе отсчета СД «норма/авария» горит зелёным и дважды мигает красным, при этом на индикаторе на 1сек. отображается «ton». Если после включения реле превышение потребляемой мощности сохраняется, повторно начинается отсчёт времени «t. P», при этом время включения «t. P» в следующем цикле увеличивается на это же время «t. P».
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УЗМ-50ЦМ
Номинальное напряжение питания В 230
Частота напряжения питания
Диапазон измерения напряжения
Относительная погрешность измерений напряжения % 1 ± 1 единица младшего разряда
Диапазон измерения тока А 0,6...65
Относительная погрешность измерений тока % 2 ± 1 единица младшего разряда
Диапазон измерения мощности кВт 0,18...20

Параметры защиты
Регулируемый порог отключения нагрузки по превышению напряжения В 240...295
Фиксированный порог отключения нагрузки по превышению напряжения В 300
Регулируемый порог отключения нагрузки по снижению напряжения В 100...190
Фиксированный порог отключения нагрузки по снижению напряжения В 85
Гистерезис возврата верхнего и нижнего порога от установленного значения % 3
Регулируемый порог отключения нагрузки по превышению потребляемой мощности кВт 0,5...14,5

Задержка включения  (повторного включения АПВ) «tоn» с 2...999
Задержка ускоренного отключения по верхнему фиксированному порогу с 0,02
Задержка ускоренного отключения по нижнему фиксированному порогу с 0,1
Задержка отключения по верхнему регулируемому порогу с 0,2
Задержка отключения по нижнему регулируемому порогу с 10
Задержка отключения по превышению потребляемой мощности «t P» с 10...999

Потребляемая мощность, не более
Номинальный ток нагрузки (при сечении подключаемых проводов не менее 16мм2,медь), нагрузка АС1 (активная, резистивная)
Номинальный ток нагрузки (при сечении подключаемых проводов не менее 16мм2,медь), нагрузка АС3 (индуктивная, реактивная) А 25
Максимальная мощность нагрузки (AC1 250В)
Ток перегрузки/время воздействия без сваривания контактов А/мс 3000/10
Ток короткого замыкания без разрушения



Сечение подключаемых проводников
Диапазон рабочих температур (по исполнениям)
Температура хранения
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)

Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)

Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования  конденсата)

Степень защиты реле по корпусу/по клеммам по ГОСТ 14254-96

Рабочее положение в пространстве

Режим работы

Максимальная механическая износостойкость   1*106
Максимальная электрическая износостойкость   1*105
Виброустойчивость g 4
Ударопрочность g 6
Габаритные размеры
Масса, не более
Срок службы, не менее

СХЕМА ПОДКЛЮЧЕНИЯ УСТРОЙСТВА
Схема подключения УЗМ-50

Вариант защиты до IP40
Вариант защиты до IP40

ГАБАРИТНЫЕ РАЗМЕРЫ УСТРОЙСТВА
Габаритные размеры УЗМ-50


Основные характеристики
ПроизводительМеандр
Количество фазОднофазное
ИндикацияНет
РегулировкаПредустановленные значения
