Устройство Защиты напряжения УЗМ-50 УХЛ4, Меандр

Электротехническое оборудование → Реле контроля напряжения

№ 000015714

Фиксированный верхний и нижний пороги срабатывания: 270В и 155В
Номинальный ток нагрузки 63А/250В (14кВт)
Максимальный ток нагрузки 80А/250В (18кВт) - 5мин

21 900 тг

Наличие уточнять

Вес с упаковкой: 0 гр

Запросить счет или наличие на складе

Сравнить с другим товаром

УЗМ-50:
Фиксированный верхний и нижний пороги срабатывания: 270В и 155В
Номинальный ток нагрузки 63А/250В (14кВт)
Максимальный ток нагрузки 80А/250В (18кВт) - 5мин
Двухпороговая защита от перенапряжения/задержка срабатывания: >270В/0,1с и >300В/0,02с
Двухпороговая защита от снижения напряжения/задержка срабатывания: <155В/10с и <80В/0,5с
Синхронное управление реле - замыкание контактов реле осуществляется при переходе сетевого напряжения через ноль, технология «zero sync»™
Функция дистанционного управления (контактор)
Сохраняет работоспособность в широком диапазоне напряжения питания - 0...440В
Фиксированная программируемая задержка повторного включения АПВ - 10 секунд или 6 минут
Ширина корпуса - 18мм

НАЗНАЧЕНИЕ УСТРОЙСТВА

Устройство защиты многофункциональное УЗМ предназначено для отключения оборудования при снижении и повышении сетевого напряжения в однофазных сетях, защиты подключённого к нему оборудования (в квартире, офисе и пр.) от разрушающего воздействия скачков напряжения, тем самым предотвращая выход оборудования из строя и возможное возгорание с последующим пожаром.

Также предназначены для уменьшения пусковых токов при включении ёмкостных нагрузок. Снижение пускового тока осуществляется за счёт замыкания контактов реле при нулевом сетевом напряжении (переходе сетевого напряжения через ноль).

КОНСТРУКЦИЯ УСТРОЙСТВА

Устройство представляют собой реле контроля напряжения с мощным электромагнитным реле на выходе. Устройство устанавливается на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) с передним подключением проводов питания коммутируемых электрических цепей. Клеммы туннельной конструкции обеспечивают надёжный зажим проводов суммарным сечением до 35мм². В нижней части корпуса выведен провод НВ3-0,75 длиной 50см, для подключения к нейтральной шине. На лицевой панели УЗМ расположены два индикатора – двухцветный (зелёный/красный) «норма-авария» и жёлтый включения контакта реле, кнопка «ВКЛ/ОТКЛ» ручного управления.

ВНИМАНИЕ: Момент затяжки винтового соединения не должен превышать 2,8 Нм.

РАБОТА УСТРОЙСТВА

ВНИМАНИЕ: Не заменяет другие аппараты защиты (автоматические выключатели, УЗИП, УЗО и пр.).

Возможно применение в сетях любой конфигурации; TN-C, TN-S, TN-C-S, ТТ.

После подачи напряжения питания устройство выдерживает время готовности 5 секунд при этом индикация не работает, затем зелёный индикатор начинает мигать указывая на отсчёт выдержки времени включения. Если напряжение находится в допустимых пределах, нагрузка подключается к сети питающего напряжения и зажигаются зелёный и жёлтый индикаторы. Возможно ускоренное включение нагрузки вручную путём нажатия кнопки «ВКЛ/ОТКЛ». После аварийного отключения, включение реле происходит автоматически при восстановлении сетевого напряжения до нормального через время включения 10 секунд или 6 минут.

При попытке ручного включения в аварийном режиме устройство не позволит включить питание на нагрузку. В рабочем режиме устройство контролирует напряжение питающей сети.

Двухцветная индикация работает в различных режимах:

ВНИМАНИЕ: Если отключили нагрузку кнопкой «ВКЛ/ОТКЛ» устройство остаётся в выключенном состоянии так же после отключения и повторного включения напряжения питания. Включить реле можно только повторным нажатием кнопки «ВКЛ/ОТКЛ» (удерживать 2 секунды)!

Пользователь самостоятельно может изменить задержку времени включения (10с или 6м) для этого:

ВНИМАНИЕ: При срабатывании устройства разрывается только фазный провод!

Технические характеристики изделия представлены в таблице. Схема подключения приведена на корпусе изделия и рисунке ниже.

**ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УЗМ-50**
Параметр	Ед.изм.	УЗМ-50	УЗМ-51
Параметры защиты
Порог отключения нагрузки при повышении напряжения, U_верх	В	270	240, 250, 255, 260, 265, 270, 275, 280, 285, 290
Верхний порог ускоренного отключения нагрузки при повышении напряжения выше верхнего критического порога, U_{верх.кр.}	В	300 ± 15	300 ± 15
Порог отключения нагрузки при снижении напряжения, U_низ	В	155	210, 190, 175, 160, 150, 140, 130, 120, 110, 100
Порог ускоренного отключения нагрузки при снижении напряжения ниже нижнего критического порога, U_низ.кр	В	130 ± 10	80 ± 10
Гистерезис возврата верхнего и нижнего порога	%	3
Питание
Номинальное напряжение питания	В	230
Частота напряжения питания	Гц	50
Максимальное напряжение питания	В	440
Потребляемая мощность, не более	Вт	1,5
Потребление электроэнергии, не более	Вт*ч	1,5
Коммутирующая способность контактов
Номинальный ток нагрузки (при сечении подключаемых проводов не менее 16мм2,медь), нагрузка АС1 (активная, резистивная)	А	63
Номинальный ток нагрузки (при сечении подключаемых проводов не менее 16мм2,медь), нагрузка АС3 (индуктивная, реактивная)	А	25
Номинальная мощность нагрузки (при AC230В)	кВт	14,5
Максимальный ток нагрузки (5мин)	А	80
Максимальная мощность нагрузки (5мин)	кВт	18,4
Ток перегрузки/время воздействия, без сваривания контактов	А/мс	3000/10
Ток короткого замыкания без разрушения	А	6000
Технические данные
Задержка включения/повторного включения, выбирается пользователем		6мин/10с
Задержка ускоренного отключения по верхнему критическому порогу	мс	20
Задержка ускоренного отключения по нижнему критическому порогу	мс	100
Задержка отключения при повышении напряжения выше верхнего порога	с	0,2
Задержка отключения при снижении напряжения ниже нижнего порога	с	10
Сечение подключаемых проводников	мм²	0,5-25 (20-4 AWG)
Момент затяжки винтового соединения клеммы	Hm	2,8
Диапазон рабочих температур (по исполнениям)	⁰С	-25…+55 (УХЛ4) -40…+55 (УХЛ2)
Температура хранения	⁰С	-40...+70
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)		уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)		уровень 3 (2кВ А1-А2)
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата)		УХЛ4 или УХЛ2
Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96		IP40/IP0
Степень загрязнения в соответствии с ГОСТ 9920-89		2
Виброустойчивость	g	4
Ударопрочность	g	6
Максимальная механическая износостойкость		1*10⁶
Максимальная электрическая износостойкость		1*10⁵
Габаритные размеры	мм	18х83х68,5
Масса, не более	кг	0,12	0,12
Срок службы, не менее (на изделия выпущенные после 2015 г.)	лет	10

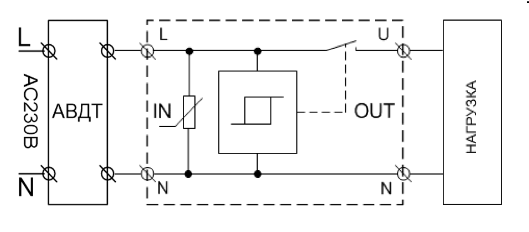

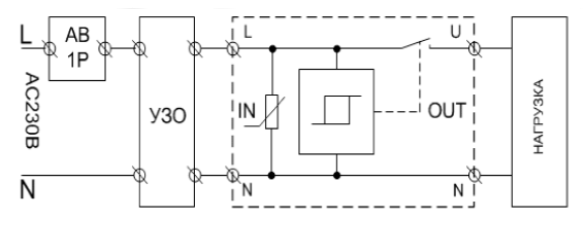

СХЕМА ПОДКЛЮЧЕНИЯ УСТРОЙСТВА

Вариант защиты до IP40

ГАБАРИТНЫЕ РАЗМЕРЫ УЗМ-50, УЗМ-51

Основные характеристики
Производитель	Меандр
Количество фаз	Однофазное
Индикация	Нет
Регулировка	Предустановленные значения
